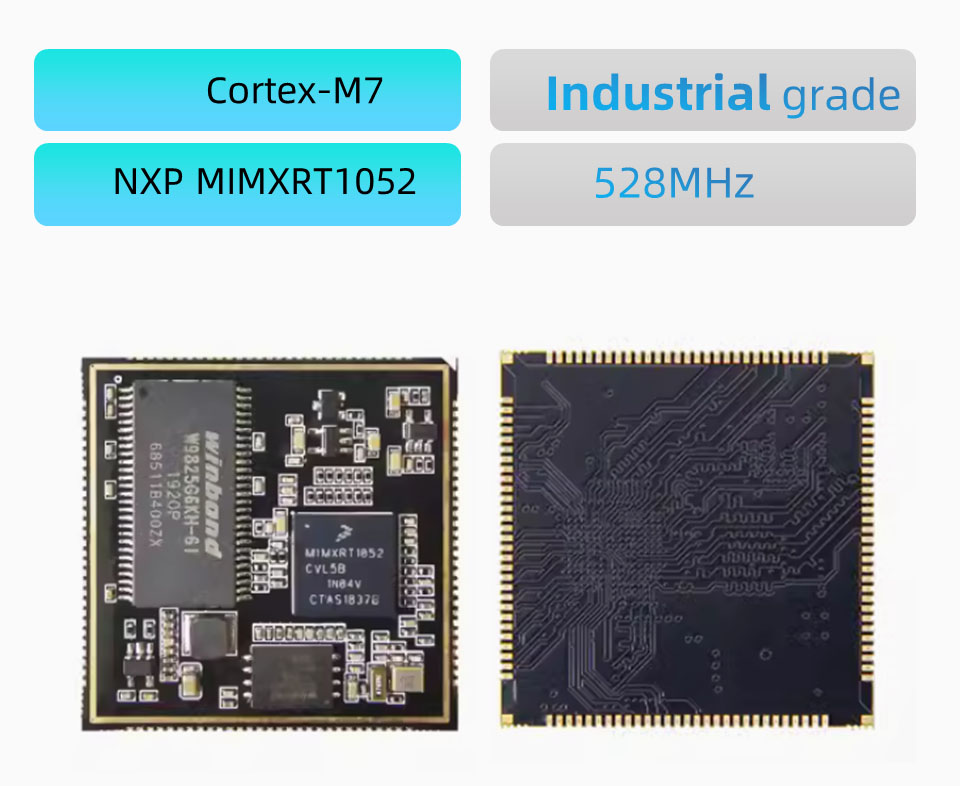

T یہ RT1052 S2 کور بورڈ NXP MIMXRT1052CVL5B پروسیسر کی بنیاد پر ڈیزائن کیا گیا ہے۔
whole پورے بورڈ کے اجزاء صنعتی درجہ بندی کے مواد سے بنے ہیں۔

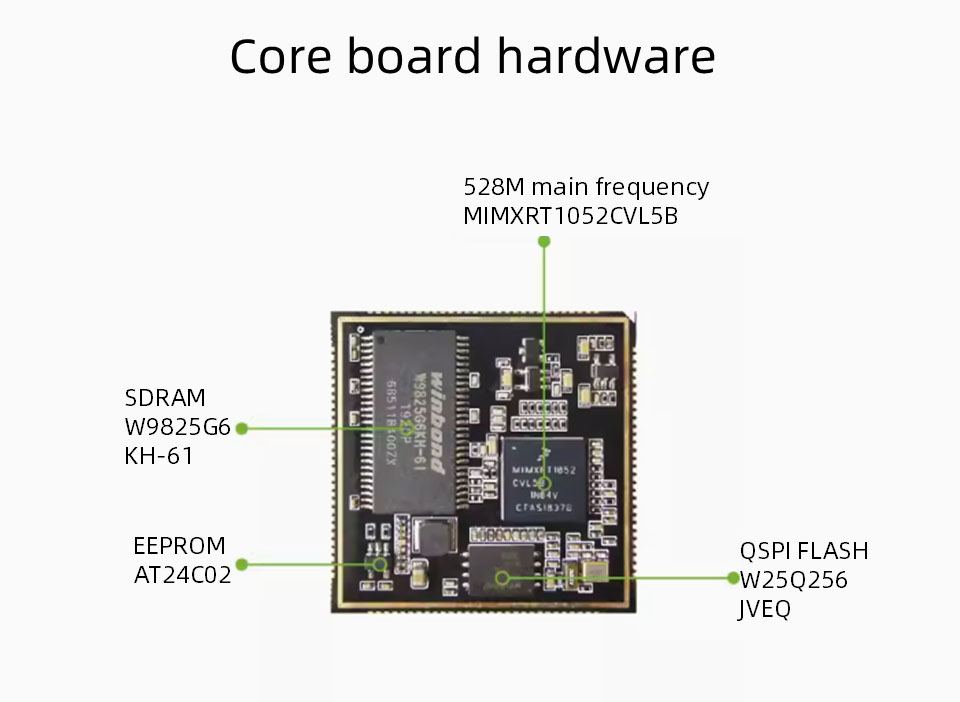

coor کور بورڈ کے ہارڈ ویئر وسائل میں شامل ہیں
M 32MB SDRAM ، 32MB اور فلیش ، اور 256B EEPROM۔
PC پی سی بی ایک 6 پرت سیاہ وسرجن سونے کے ڈیزائن کو اپناتا ہے ، جس کا مجموعی سائز 38*38 ملی میٹر ، کل 116 پنوں ، اور 1.0 ملی میٹر کی پن کا فاصلہ ہے۔ SEMC بس کے علاوہ ، چپ کے بقیہ 10 پنوں کو سب کی رہنمائی کی گئی ہے۔
مین چپ: MIMXRT1052CVL5B ، CORTEX-M7 کور ، مین فریکوینسی 528MHz
ایس ڈی آر ایم: 2 ایم بی ، ٹی ایس ایس او پی پیکیج ، برانڈ ون بونڈ ، صنعتی گریڈ
فلیش: 32MB ، WSON8 پیکیج ، برانڈ ون بونڈ ، صنعتی گریڈ
EEPROM: AT24C02 256B
ایتھرنیٹ PHY: کوئی نہیں
پی سی بی سائز: 38*38 ملی میٹر
بجلی کی فراہمی: 3.3V
ڈھال کا احاطہ: کوئی ڈھال کا احاطہ نہیں
GPIO: 116 پنوں ، 1.0 ملی میٹر پن کی جگہ ، سوائے SEMC بس کے ، دیگر تمام I0 کو باہر لے جایا جاتا ہے
آپریٹنگ درجہ حرارت: -40 ~ 85 ° C ، صنعتی گریڈ

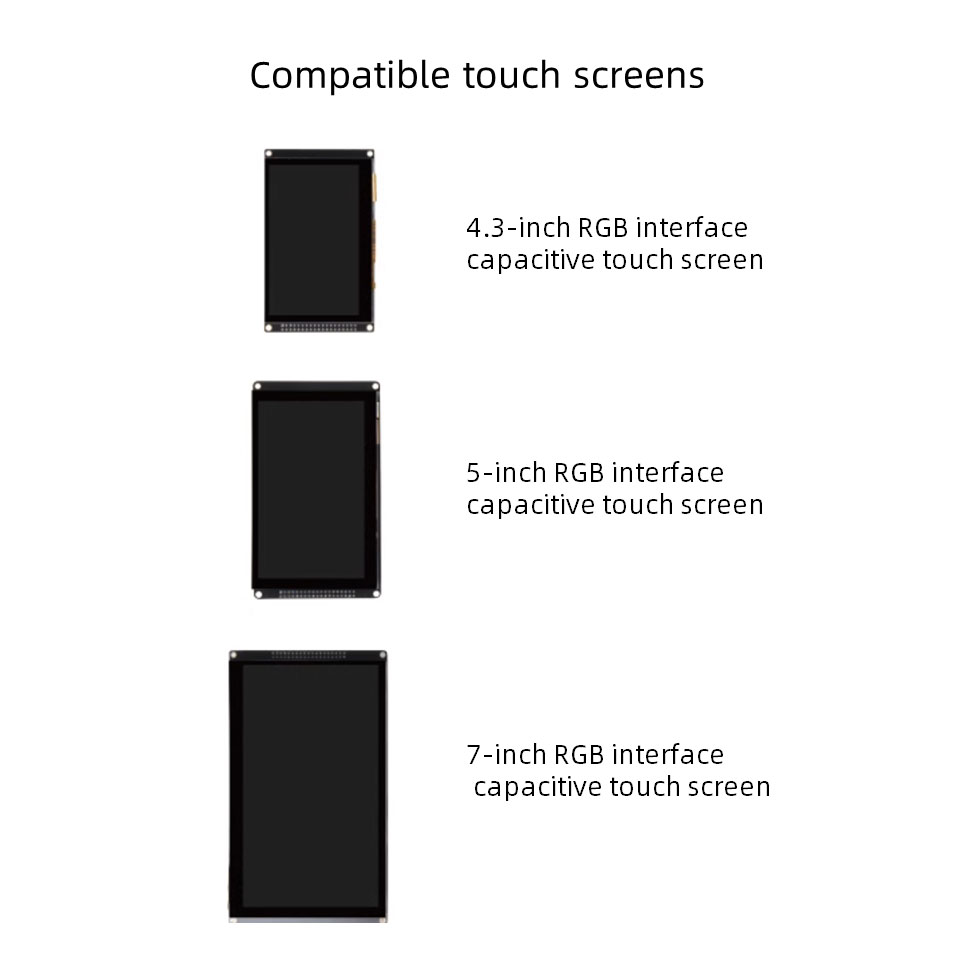

● LCD: 1 چینل
● USB: تیز رفتار PHY کے ساتھ 2 چینلز
● SDIO: 2 چینلز
● i²C: 4
● ایس پی آئی: 4
● UART: 8
● سائی: 3
● ADC: 2 (16 چینلز ہر ایک) ، 12 بٹ
● پی ڈبلیو ایم: 4
● JTAG: 1 چینل
● ایس پی ڈی آئی ایف: 2 چینلز
● کین: 2
● نوٹ: مذکورہ بالا ڈیٹا کو دوبارہ استعمال کیا جاسکتا ہے ، براہ کرم کور بورڈ پن کی تفصیل کو حوالہ ڈیزائن کے طور پر دیکھیں
نوٹ: بورڈ کو کم سے کم 500 آرڈر کے ساتھ اپنی مرضی کے مطابق بنایا جاسکتا ہے
