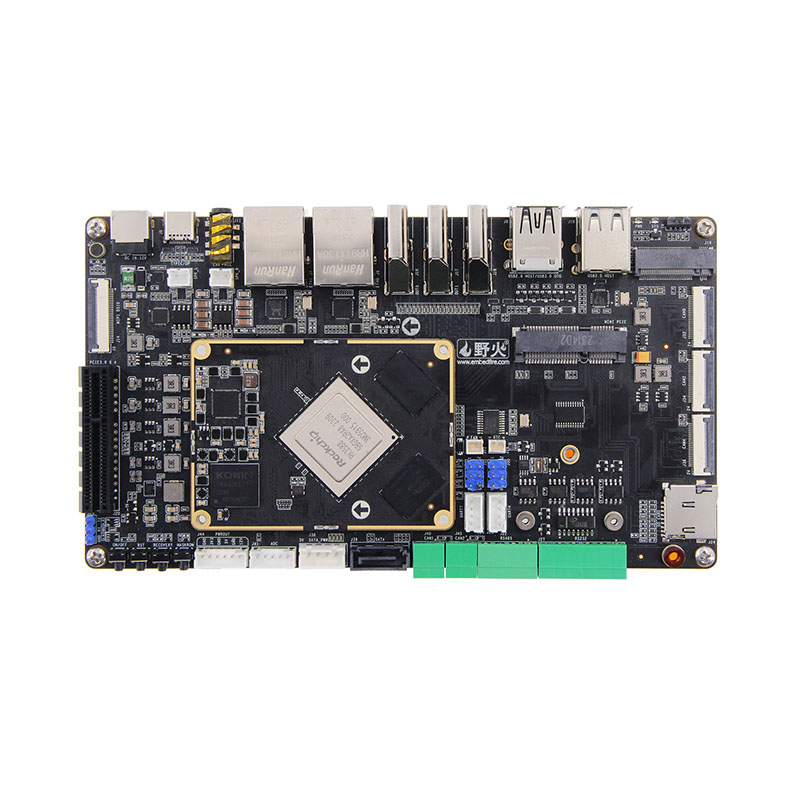

آر کے 3588 بورڈ ٹو بورڈ ڈویلپمنٹ بورڈ کا مقصد کور بورڈ اور فنکشنل سب بورڈز (کیریئر بورڈ) کے مابین لچکدار امتزاج کو ایک ماڈیولر ڈیزائن کو اپنا کر اور معیاری انٹرفیس (جیسے ، پی سی آئی ای ، ایم ایکس ایم ، ہائی اسپیڈ بورڈ ٹو بورڈ رابطوں) کا استعمال کرکے قابل بنانا ہے۔
جب انٹیگریٹڈ بورڈ یا سنگل بورڈ کمپیوٹر سے موازنہ کیا جائے تو ، بورڈ- بورڈ سے مدر بورڈ مندرجہ ذیل بنیادی فوائد کا اشتراک کرتا ہے:
| فائدہ | B2B ترقیاتی بورڈ | روایتی ایم سی یو بورڈز |
| توسیع پزیر | ماڈیولر ، گرم ، بہلانے والا | فکسڈ پیری فیرلز ، جمپر تاروں |
| سگنل کا معیار | GHZ سطح کے اشاروں کی حمایت کرتا ہے | کم رفتار GPIO/UART تک محدود |
| ترقی کی رفتار | توثیق شدہ ماڈیولز کو دوبارہ استعمال کریں | مکمل ہارڈ ویئر کو دوبارہ ڈیزائن کرنے کی ضرورت ہے |
| معاملات استعمال کریں | پیچیدہ نظام (AI/صنعتی) | سادہ کنٹرول (سینسر لاگنگ) |
● طاقتور ایس او سی: Rockchip RK3588 (8-کورٹیکس-A76/A55 ، 6TOPS NPU)
● ماڈیولر ڈیزائن: اپنی مرضی کے مطابق توسیع کے لچکدار B2B کنیکٹر
● تیز رفتار انٹرفیس: PCIE 3.0 ، USB 3.1 ، دوہری گیگابٹ ایتھرنیٹ ، SATA
● ملٹی ڈسپلے: 8K@60fps + 4K@60fps بیک وقت آؤٹ پٹ کی حمایت کرتا ہے
● صنعتی گریڈ: -40 ° C سے +85 ° C آپریشن
● رچ انٹرفیس: منی پی سی آئی ، ایم 2 ایم کلید ، ایم آئی پی آئی سی ایس آئی
● ملٹی اسکرین مختلف ڈسپلے: تھری اسکرین متضاد ڈسپلے اور چار اسکرین ہیٹروجنیئس ڈسپلے کی حمایت کرتا ہے۔ HDMI*2 ؛ mipi dsi*2 ؛ ٹائپ سی (ڈی پی پروٹوکول کی حمایت کرتا ہے)

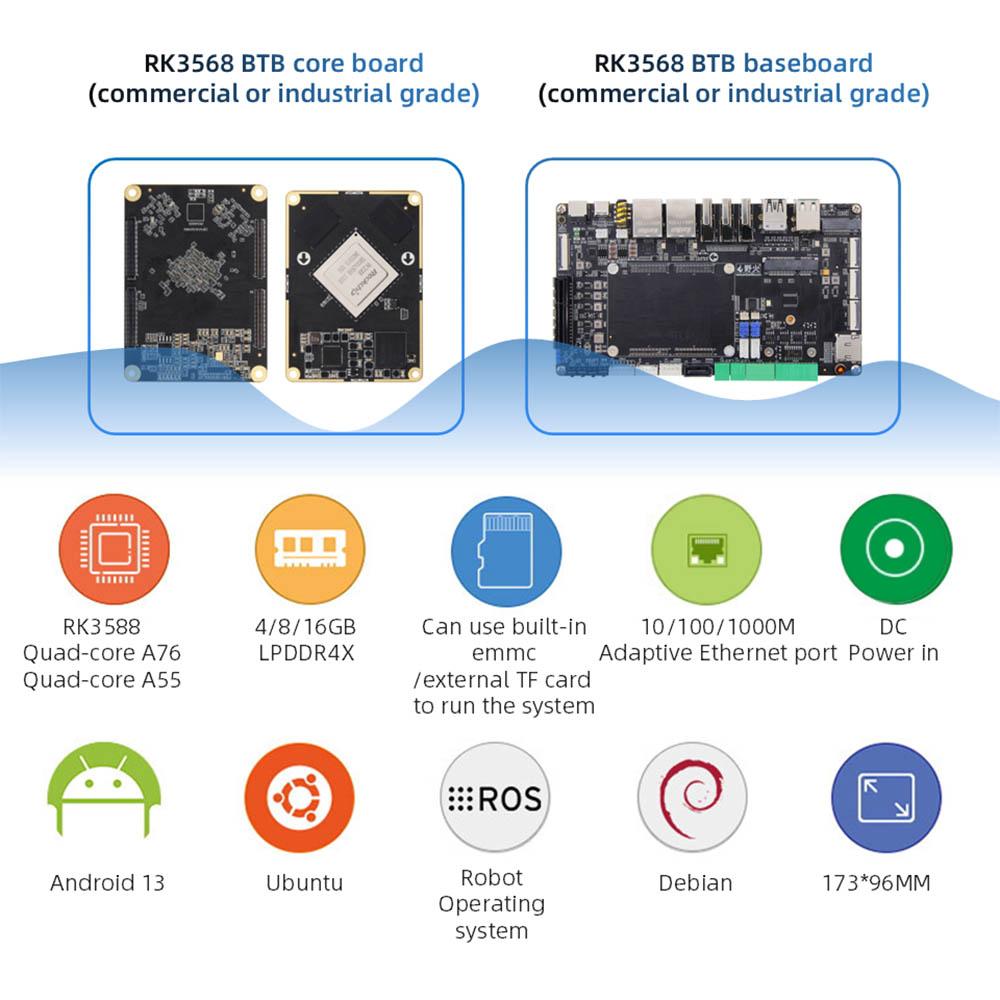

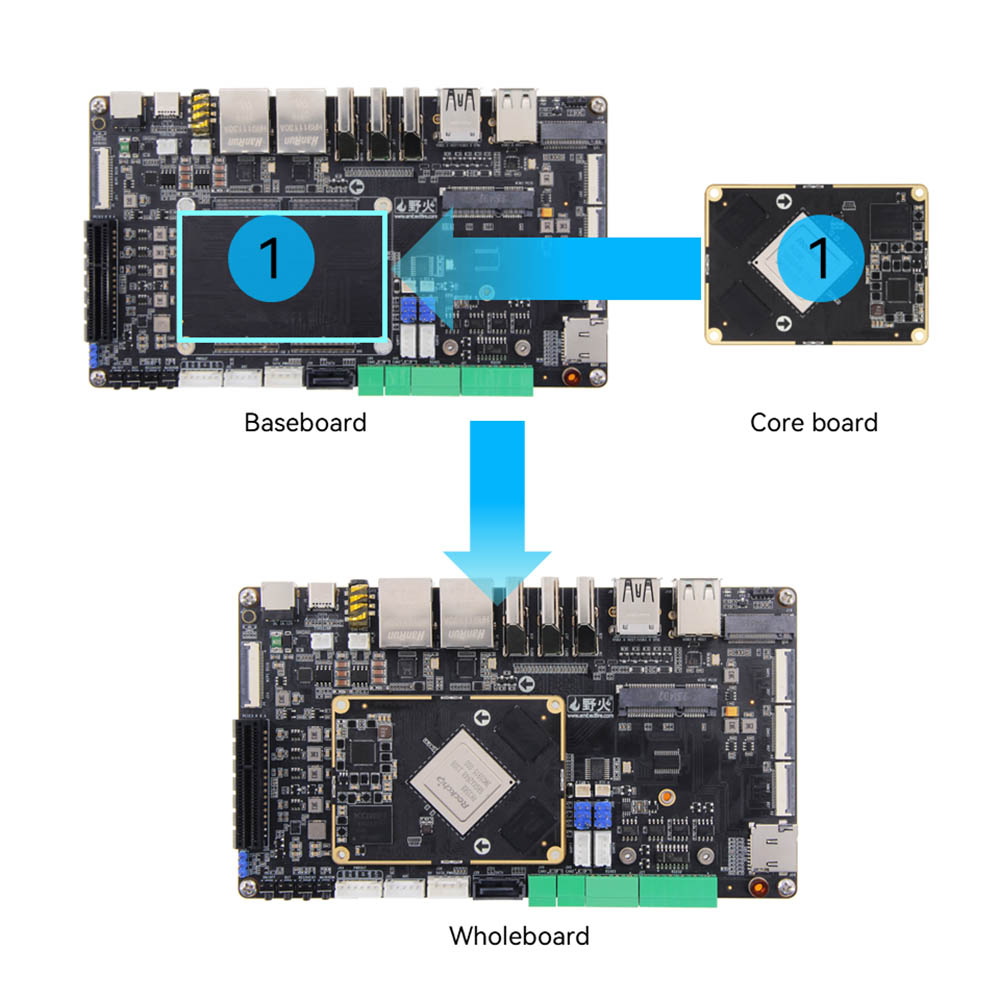

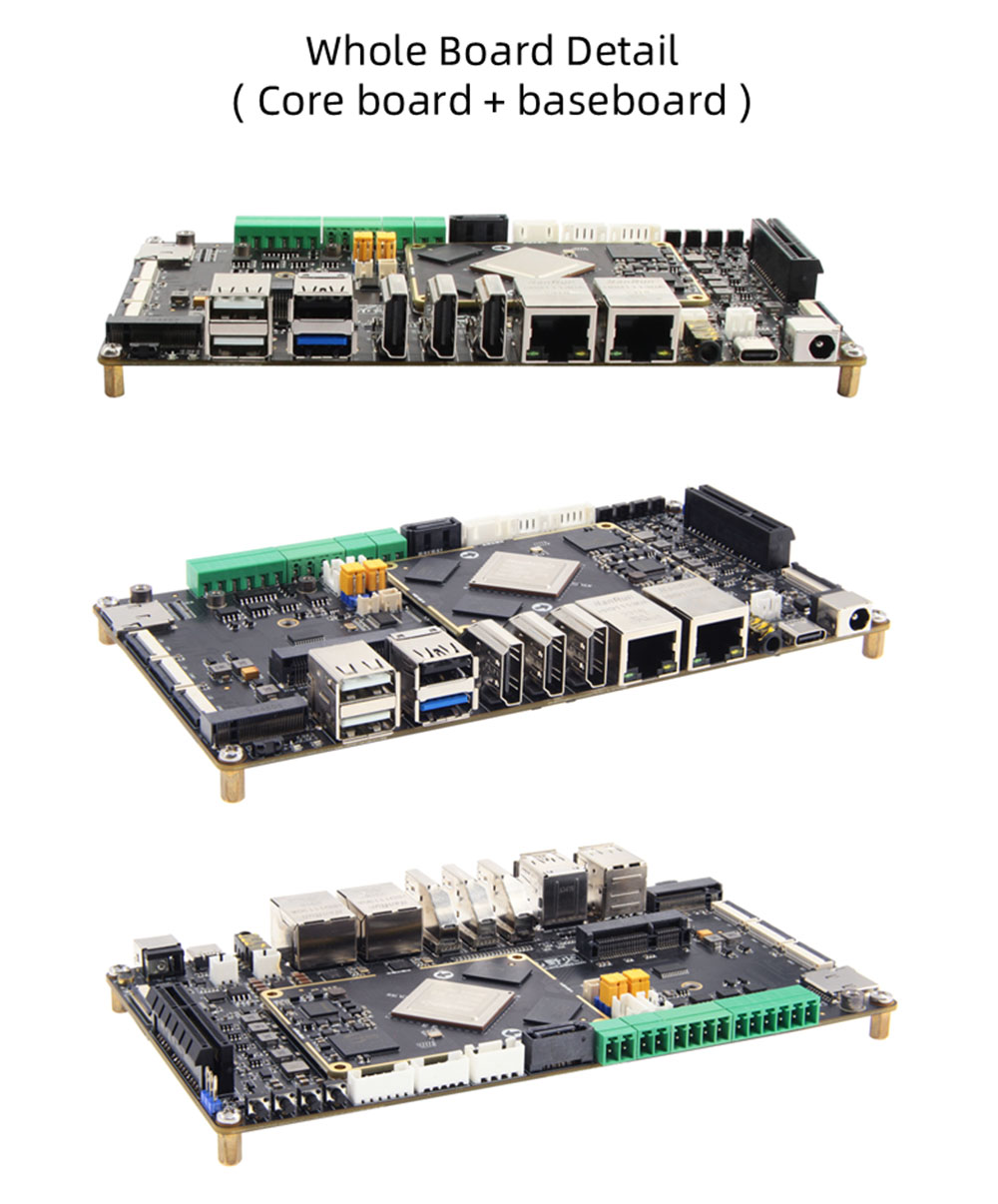

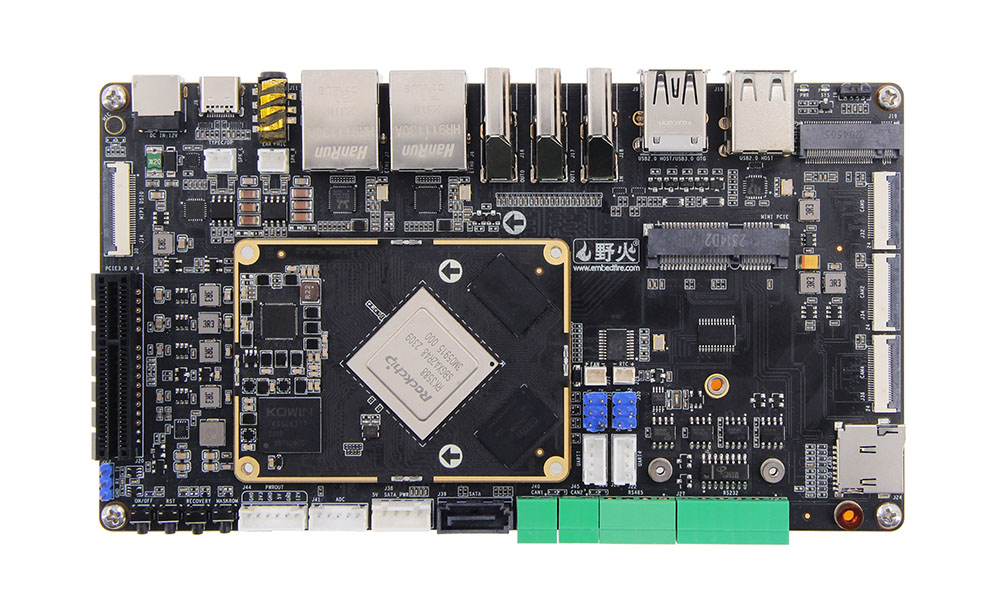

بی ٹی بی مدر بورڈ ایک کور بورڈ اور کیریئر بورڈ/ بیس بورڈ پر مشتمل ہے۔

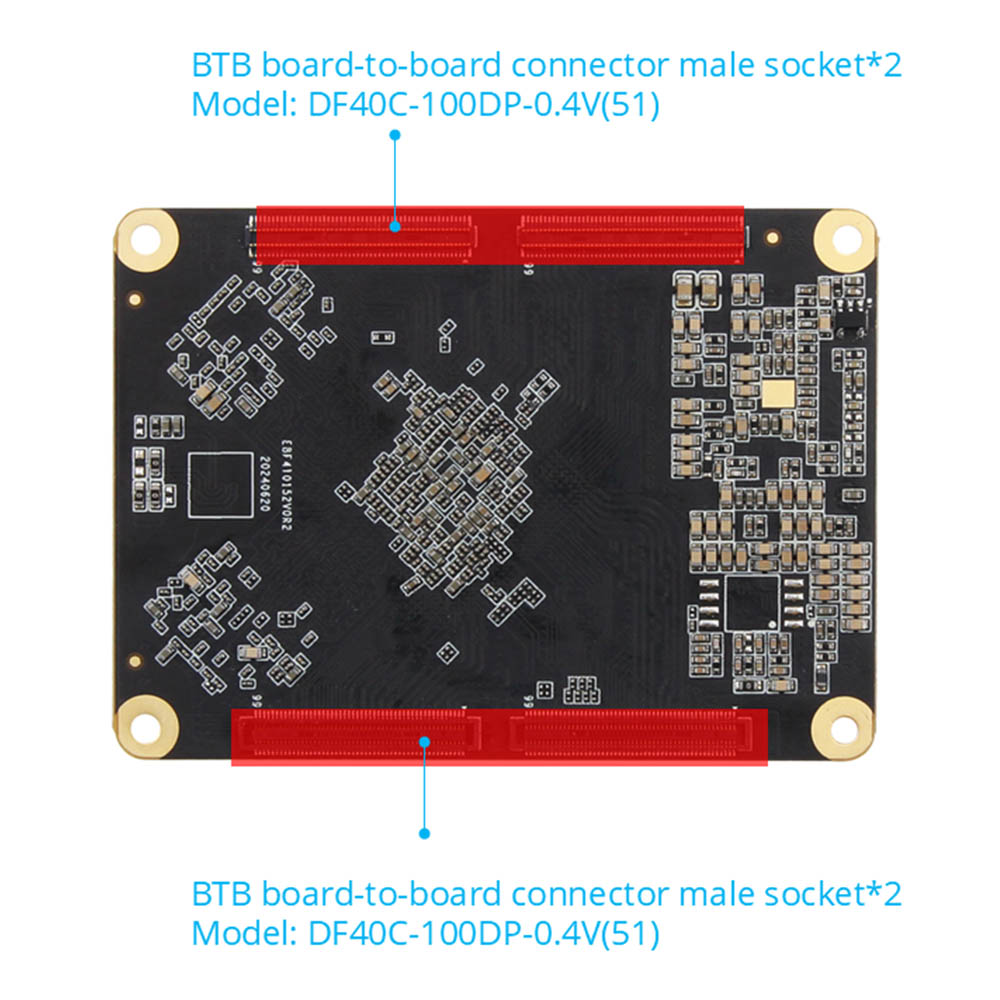

● کنیکٹر: مرد کنیکٹر: DF40C-100DP-0.4V (51) خواتین کنیکٹر: DF40C-100DS-0.4V (51)

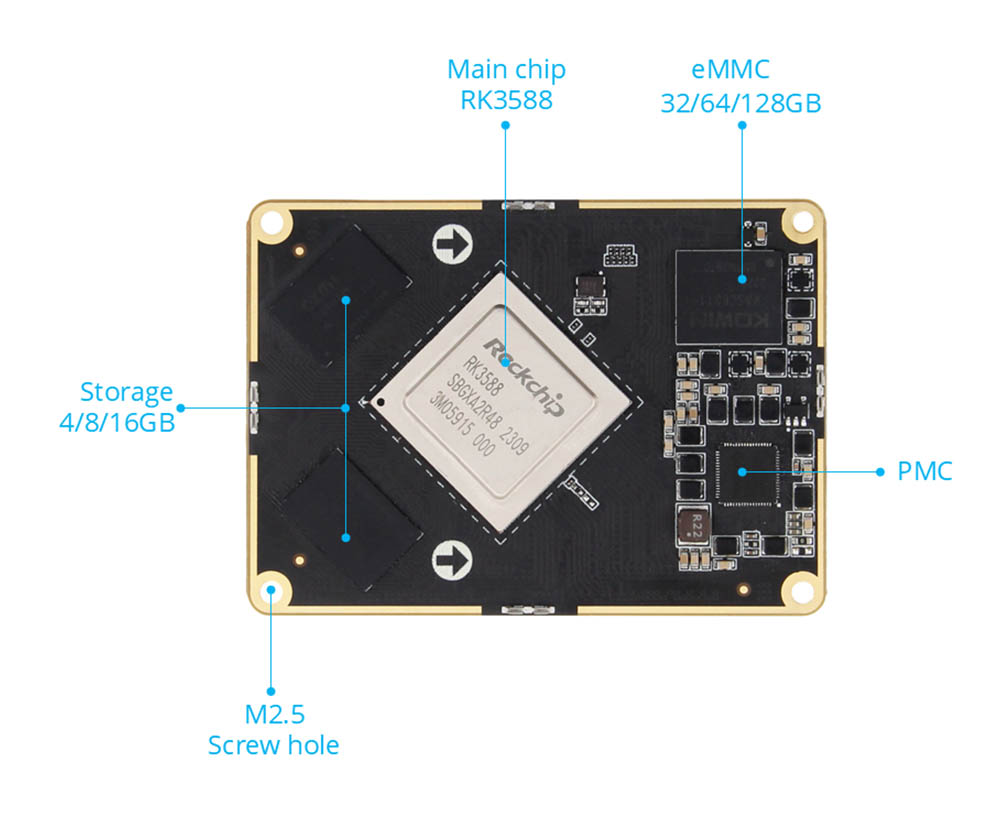

chap مین چپ: RK3588 (کواڈ کور A76 + کواڈ کور A55 ، MALI-G610 ، 6TOPS کمپیوٹنگ پاور) بی ٹی بی 400 پنوں ، 0.5 ملی میٹر کی جگہ کی طرف جاتا ہے ، تمام I0 کی طرف جاتا ہے
● میموری: 4/8/16 جی بی ، ایل پی ڈی ڈی آر 4/4 ایکس
● اسٹوریج: 32/64/128 جی بی۔ EMMC
● کنیکٹر: مرد: DF40C-100DP-0.4V (51) خواتین: DF40C-100DS-0.4V (51)

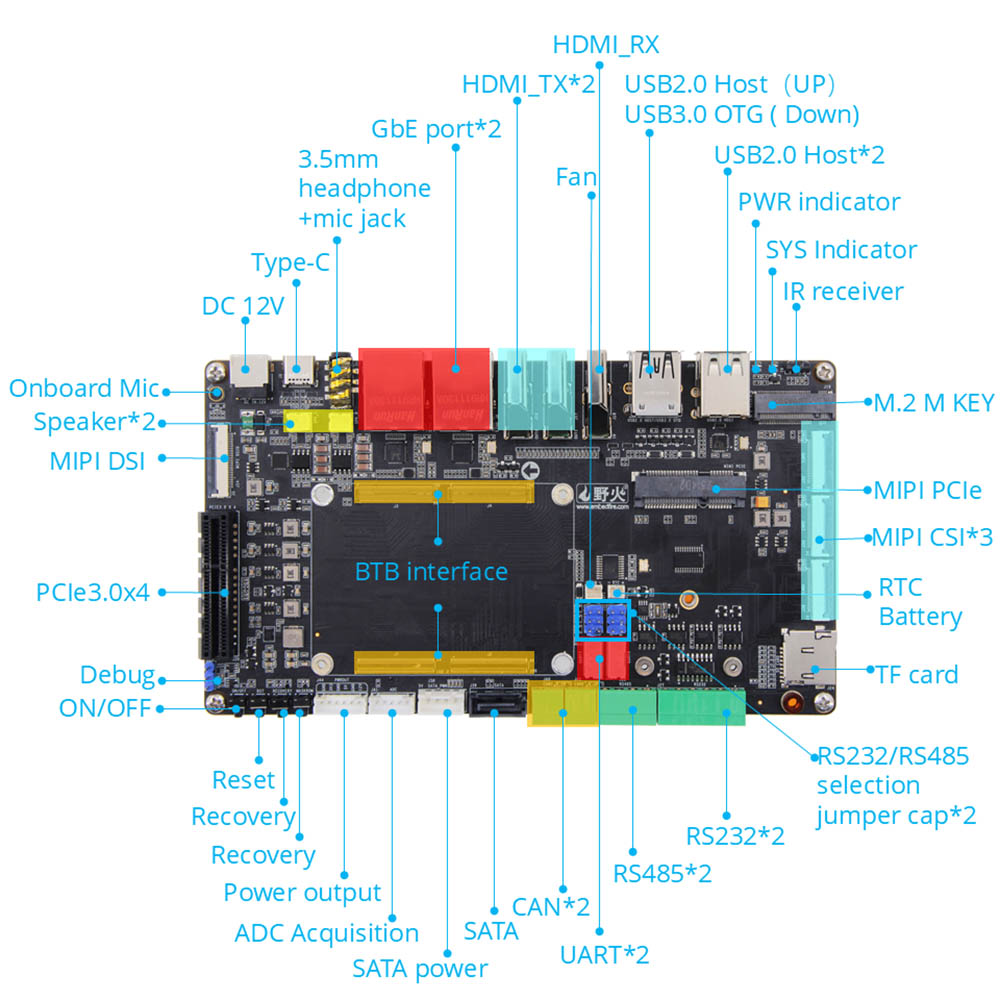

● پاور انٹرفیس: 12v@2a DC ان پٹ ، DC انٹرفیس*1 ؛ پاور آؤٹ پٹ انٹرفیس*1

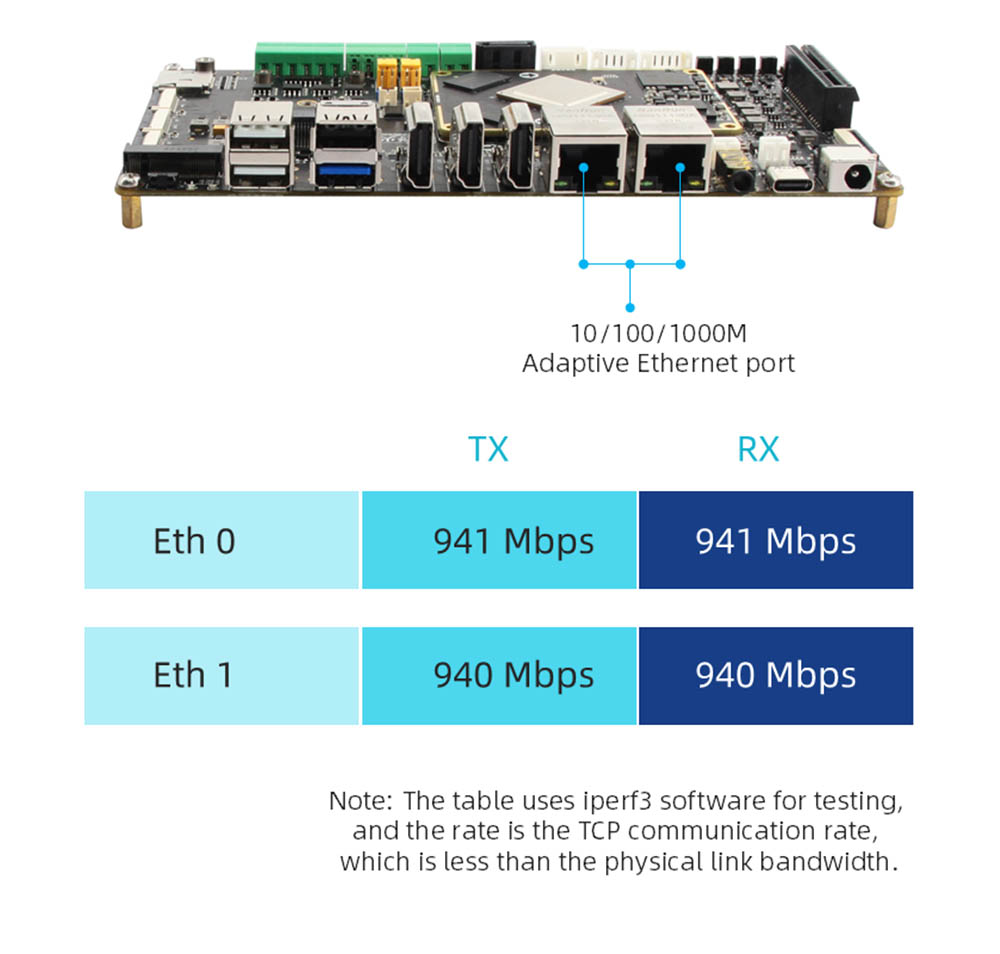

● ایتھرنیٹ: گیگابٹ نیٹ ورک پورٹ*2 ، 10/100/1000 ایم بی پی ایس ڈیٹا ٹرانسمیشن ریٹ کی حمایت کریں
● HDMI: HDMI12.0 ان پٹ*1 ، 3840x2160 تک@60fps ؛ HDMI2.1 آؤٹ پٹ*2 ، دیگر اسکرینوں کے ساتھ متعدد اسکرینوں کی حمایت کرتا ہے ، زیادہ سے زیادہ ریزولوشن 7680x4320@60Hz (8K ریزولوشن)
● MIPI-DSI: MIPI اسکرین انٹرفیس*2 (سامنے*1 ، پیچھے*1) ، وائلڈ فائر MIPI اسکرین میں پلگ کیا جاسکتا ہے ، دوسری اسکرینوں کے ساتھ ایک سے زیادہ اسکرینوں کی حمایت کرتا ہے۔ سنگل MIPI موڈ زیادہ سے زیادہ ریزولوشن 1920*1080@60Hz

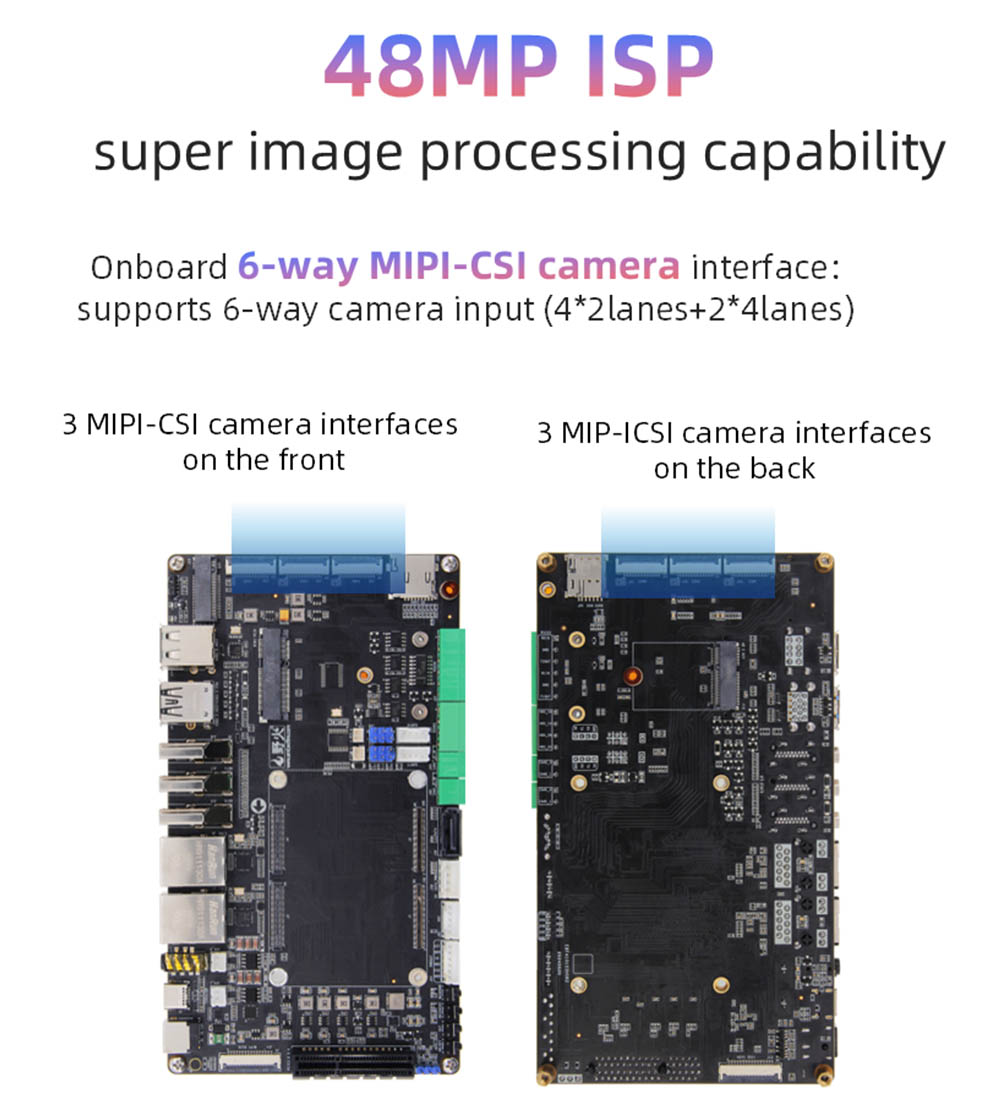

● MIPI-CSI: MIPI کیمرہ انٹرفیس*6 (سامنے*3 ، پیچھے*3) ، جنگل کی آگ MIPI کیمرا میں پلگ ان کیا جاسکتا ہے
● USB2.0: USB- میزبان-A انٹرفیس*3
● USB3.0: USB-OTGTYPE-A انٹرفیس*1 ؛ ٹائپ سی انٹرفیس*1 ، فرم ویئر جلانے کے لئے استعمال کیا جاسکتا ہے ، DP1.4 پروٹوکول کی حمایت کرتا ہے

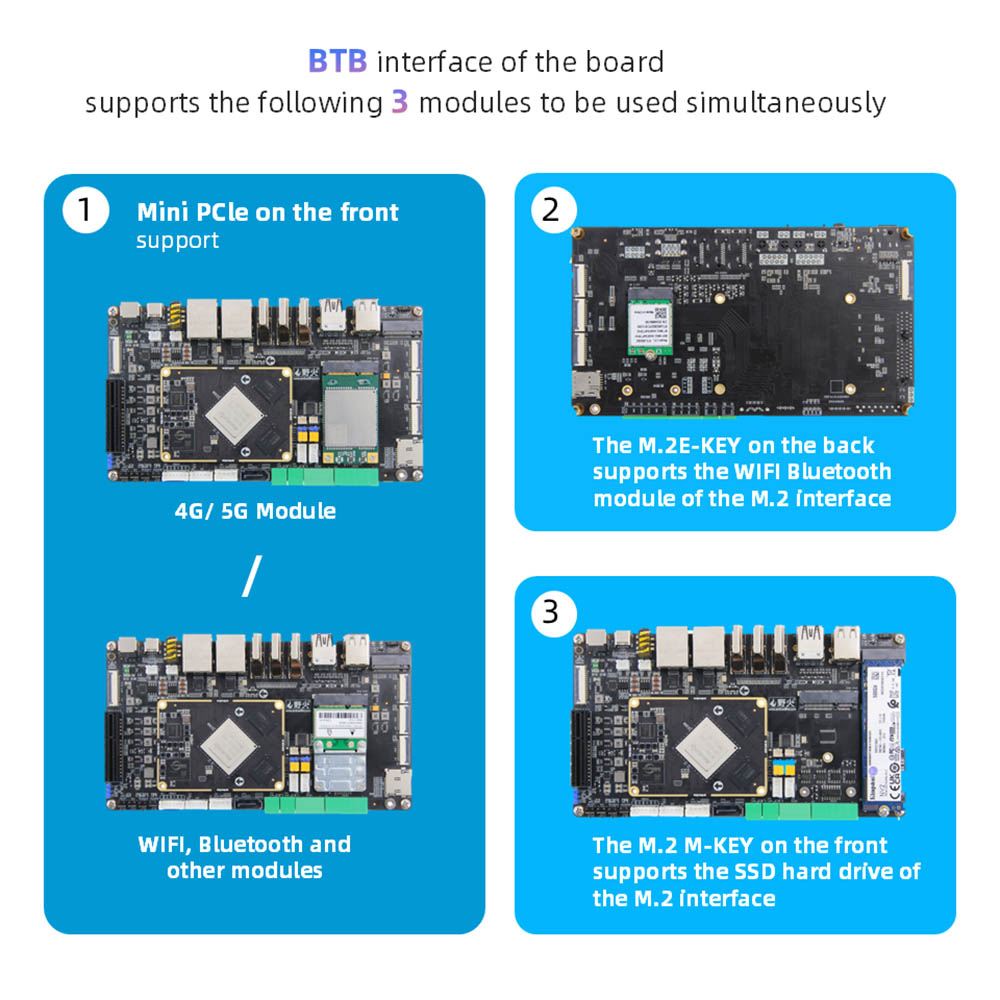

● پی سی ایل ای انٹرفیس: منی پی سی ایل ای انٹرفیس*1 ، پوری اونچائی یا آدھی اونچائی والی وائی فائی نیٹ ورک کارڈ ، 4 جی ماڈیول یا دیگر منی پی سی ایل انٹرفیس ماڈیول کے ساتھ استعمال کیا جاسکتا ہے: پی سی ایل ای 3.0x4 انٹرفیس*1
● M.2 انٹرفیس: M.2ekey انٹرفیس*1 ، M.2 E-KEY وائرلیس نیٹ ورک کارڈ ماڈیول کی حمایت کرتا ہے۔ M.2 M کلیدی انٹرفیس*1 ، M.2 M-KEY PCLE3.0*4lanes کی تفصیلات 2280 ہارڈ ڈسک کی حمایت کرتا ہے
● ٹی ایف کارڈ ہولڈر: مائیکرو ایس ڈی (ٹی ایف) کارڈ ہولڈر*1 ، 512 جی بی تک ، ٹی ایف کارڈ بوٹ سسٹم کی حمایت کرتا ہے
● سم کارڈ ہولڈر: سم کارڈ ہولڈر*1 ، سم کارڈ فنکشن کو 4G ماڈیول کے ساتھ استعمال کرنے کی ضرورت ہے
● سیٹا انٹرفیس: معیاری SATA انٹرفیس*1 ؛ SATA پاور انٹرفیس*1 ، 12V آؤٹ پٹ کی حمایت کرتا ہے
● کین: کر سکتے ہیں*2
● ADC: ADC حصول انٹرفیس*1
● ڈیبگ سیریل پورٹ:
● ڈیبگ سیریل پورٹ*1 (UART2) ، ڈیفالٹ پیرامیٹر 1500000-8-N-1 ؛ UART سیریل پورٹ*2 (UART7 & UART9) ؛ RSS232*2 (UART4 & UART7) ؛
● RS485*2 (UART4 & UART7) ؛ RSS232/RS485 سلیکشن جمپر انٹرفیس*2
● آڈیو: آن بورڈ مائک مائکروفون*1 ؛ ایس پی کے اسپیکر انٹرفیس*2 ، 3W پاور اسپیکر ہیڈ فون آؤٹ پٹ + مائکروفون ان پٹ 2-in-1 انٹرفیس*1 سے رابطہ قائم کرسکتا ہے
● بٹن: آن/آف بٹن*1 ؛ ماسکوم بٹن*1 ؛ بازیابی کا بٹن*1 ؛ ری سیٹ بٹن*
● ایل ای ڈی: پاور اشارے*1 ؛ سسٹم اشارے*1
● اورکت وصول کنندہ: اورکت ریموٹ کنٹرول فنکشن کی حمایت کریں
● آر ٹی سی: آر ٹی سی پاور ساکٹ*1
● فین انٹرفیس: 5V یا 12V فین کولنگ کی سپورٹ انسٹالیشن
● AI ایج کمپیوٹنگ ： اسمارٹ سیکیورٹی ， سمارٹ ٹرانسپورٹیشن ， اسمارٹ سٹی ، ویڈیو تجزیات۔
● صنعتی آٹومیشن: پی ایل سی کنٹرول ، مشین وژن۔
● روبوٹکس: اے آئی سے چلنے والی خودمختار نیویگیشن۔
● گاڑی میں ایپلی کیشنز ： کار میں تفریحی نظام ، کار میں نیویگیشن سسٹم۔
● ڈیجیٹل اشارے: 8K ملٹی اسکرین اشتہار۔
● طبی سامان: میڈیکل اینڈوسکوپز ، الٹراساؤنڈ امیجنگ سسٹم
