T TP-1HS بورڈ کو ڈسپلے ، کنٹرول ، نیٹ ورک ٹرانسمیشن ، فائل اسٹوریج ، ایج کمپیوٹنگ اور دیگر منظرناموں کے لئے اعلی کارکردگی والے سنگل بورڈ کمپیوٹر اور ایمبیڈڈ مدر بورڈ کے طور پر استعمال کیا جاسکتا ہے۔
Rock راکچپ آر کے 3562/آر کے 3562 جے کو مرکزی چپ کے طور پر استعمال کرتے ہوئے ، اس نے 22nm ایڈوانسڈ پروسیس ٹکنالوجی کو اپنایا ہے ، جس میں 2.0GHz تک کی اہم تعدد ، مربوط کواڈ کور 64 بٹ کارٹیکس-اے 53 پروسیسر اور آرمیلی-جی 52 جی پی یو ، 4K ویڈیو ڈیکوڈنگ ، سپر امیج پروسیسنگ کی صلاحیتوں کی حمایت کرتا ہے۔
bully بلٹ ان آزاد این پی یو کمپیوٹنگ پاور 1 ٹاپ تک پہنچ سکتی ہے ، جس سے مختلف AI منظرنامے کو قابل بنایا جاسکتا ہے۔
board متوازن جہاز والے ہارڈ ویئر کنفیگریشن اور ایپلی کیشنز کی ایک وسیع رینج کے ساتھ ، مختلف قسم کے میموری اور اسٹوریج کے امتزاج فراہم کرتا ہے۔
● اعلی انضمام ، بھرپور توسیع انٹرفیس کے ساتھ ، جہاز میں وائی فائی 6 ، گیگابٹ نیٹ ورک پورٹ ، ایل وی ڈی ، USB3.0/2.0 ، MIPIDS1 ، فور وے MIPICS1 ، آڈیو انٹرفیس ، اورکت استقبالیہ ، ٹی ایف کارڈ ہولڈر اور دیگر پیری فیرلز کو پروسیسر کی پرفارمنس اور مزید توسیع دے سکتا ہے۔
● آفیشل مرکزی دھارے میں شامل Android ، debain ، اور اوبنٹو آپریٹنگ سسٹم کی تصاویر کی حمایت کرتا ہے ، اور 6) مختلف اطلاق کے ماحول پر اس کا اطلاق ہوسکتا ہے۔
data ڈیٹا مکمل طور پر اوپن سورس ہے ، جس میں مکمل ایس ڈی کے ڈرائیور ڈویلپمنٹ کٹس ، ڈیزائن اسکیمیٹکس اور دیگر وسائل مہیا کیے جاتے ہیں ، جس سے شروع کرنا آسان ہوجاتا ہے۔

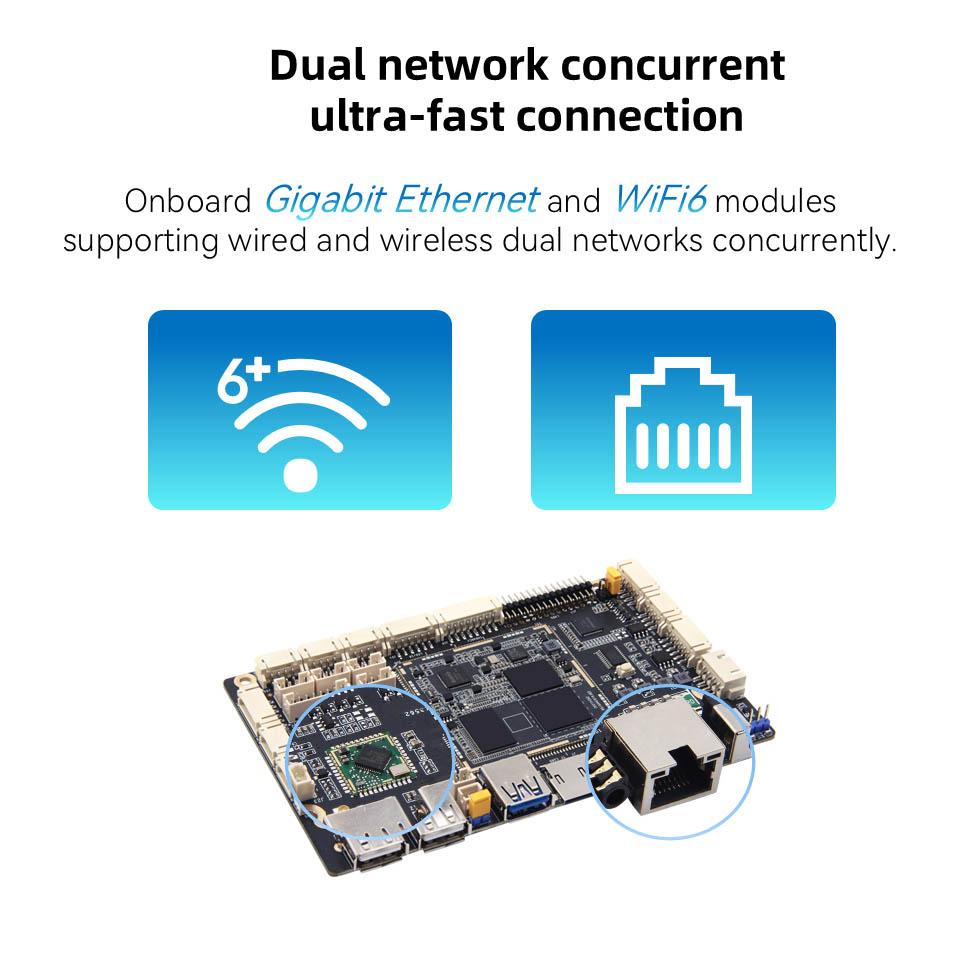

1. جہاز پر گیگابٹ ایتھرنیٹ اور وائی فائی 6 ماڈیول وائرڈ اور وائرلیس ڈبل نیٹ ورک کی ہم آہنگی کی حمایت کرتے ہیں

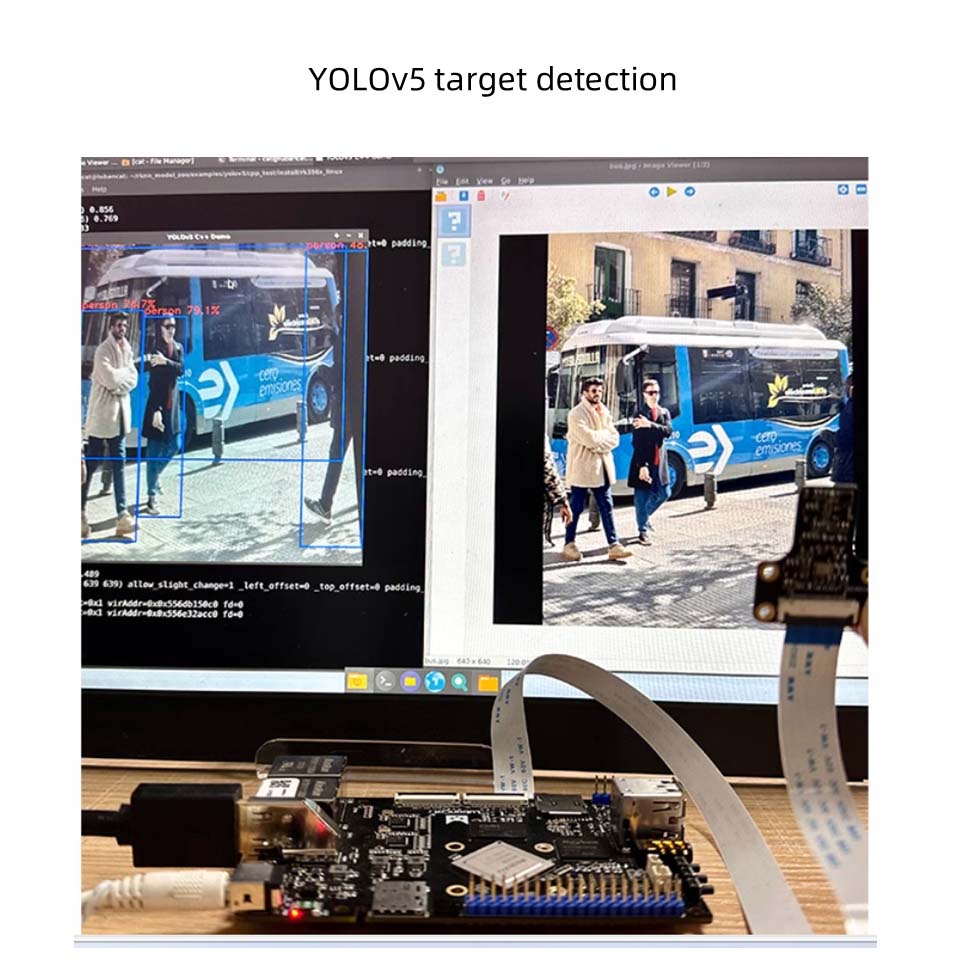

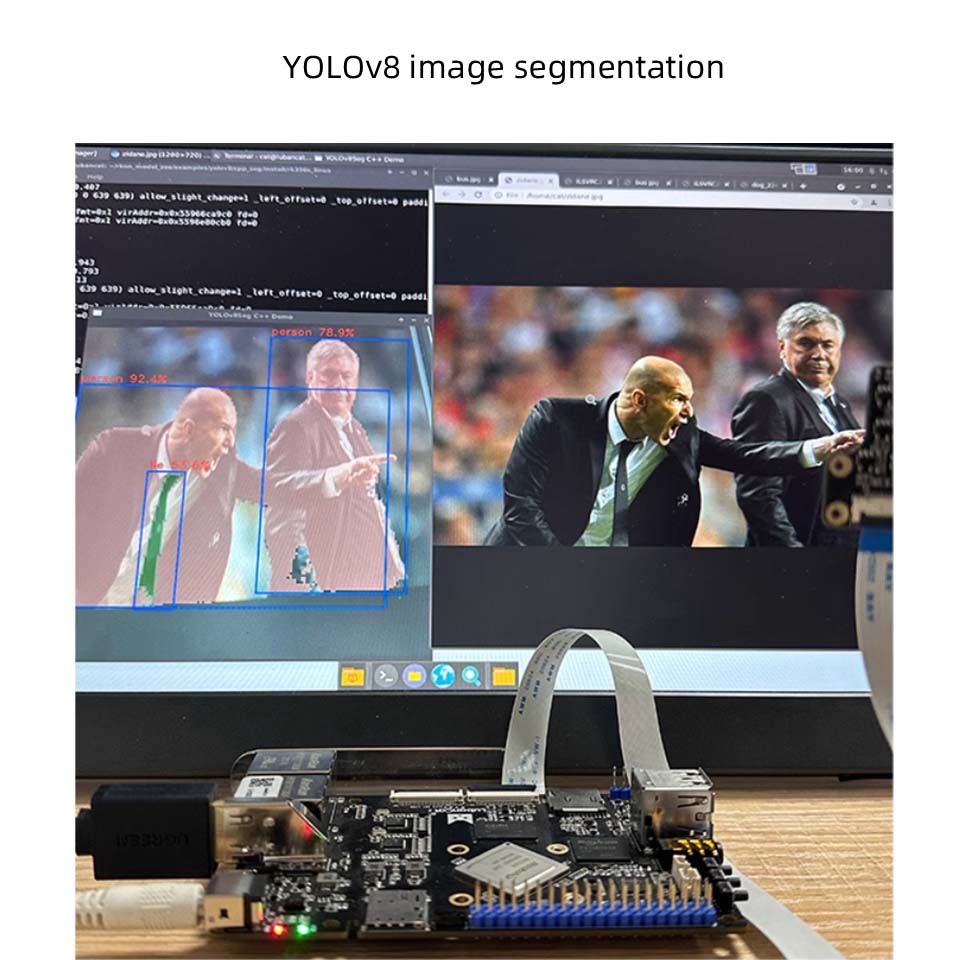

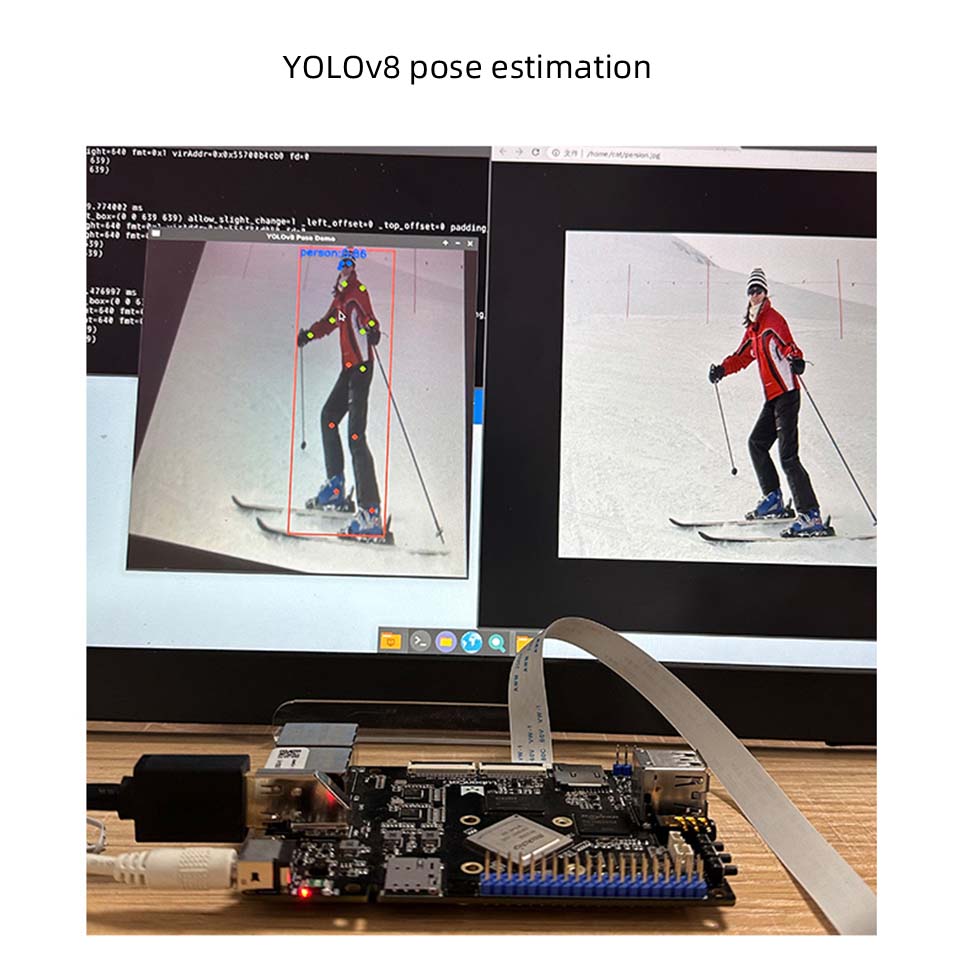

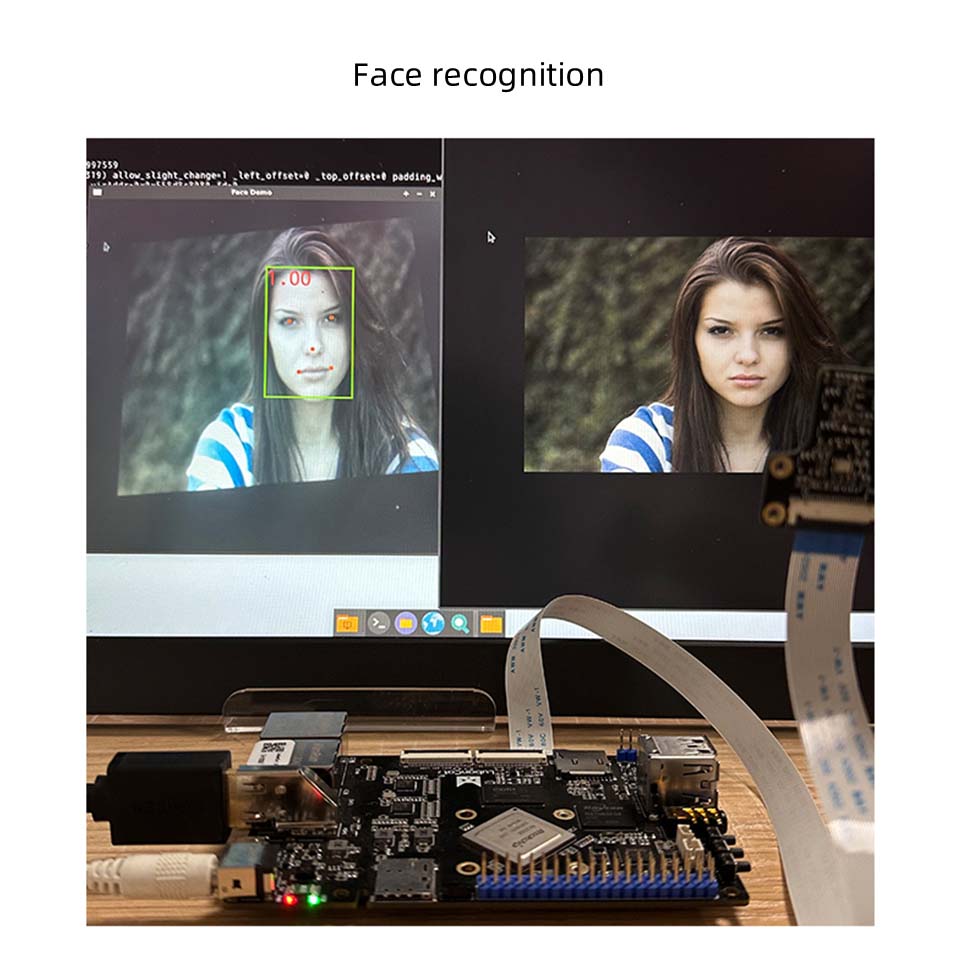

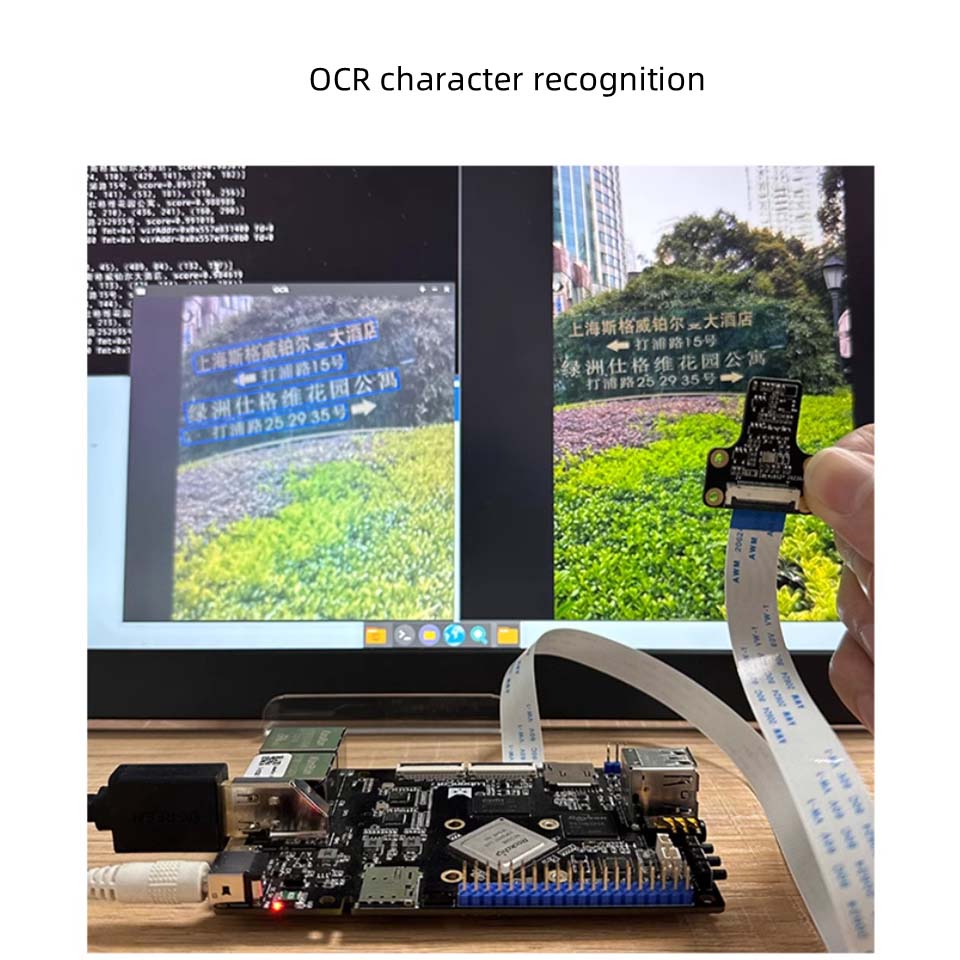

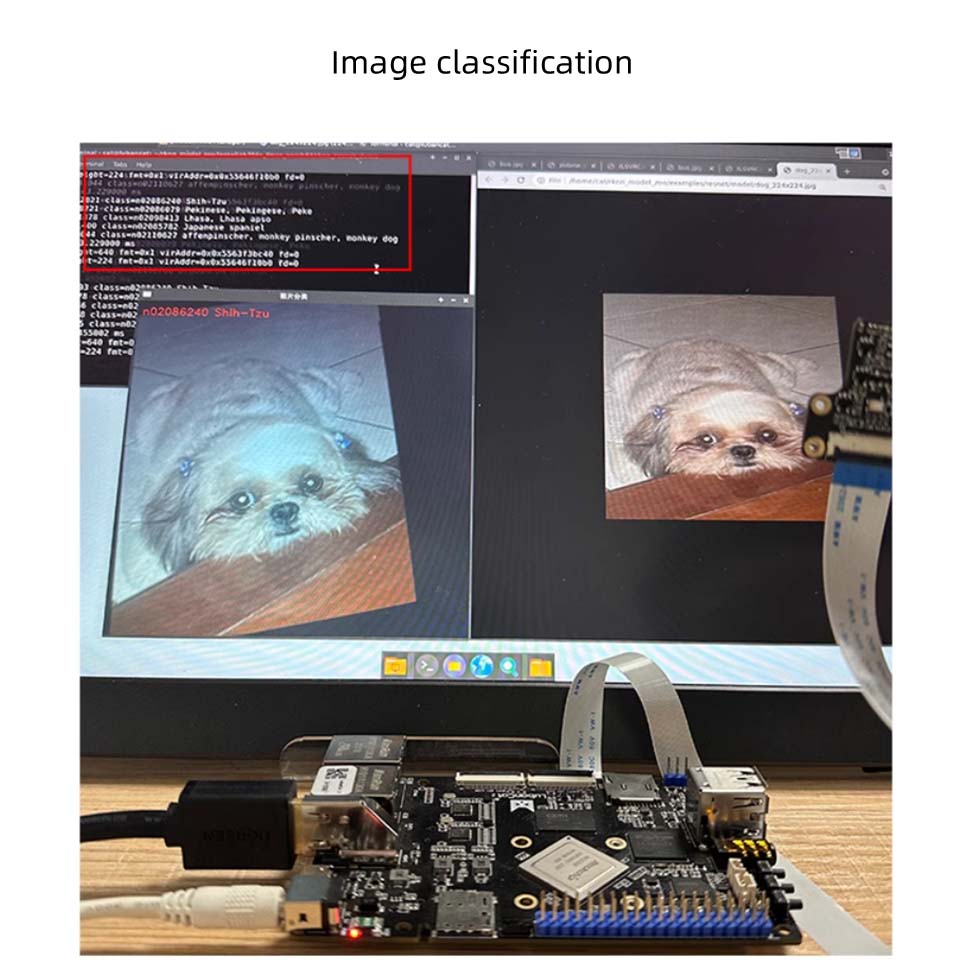

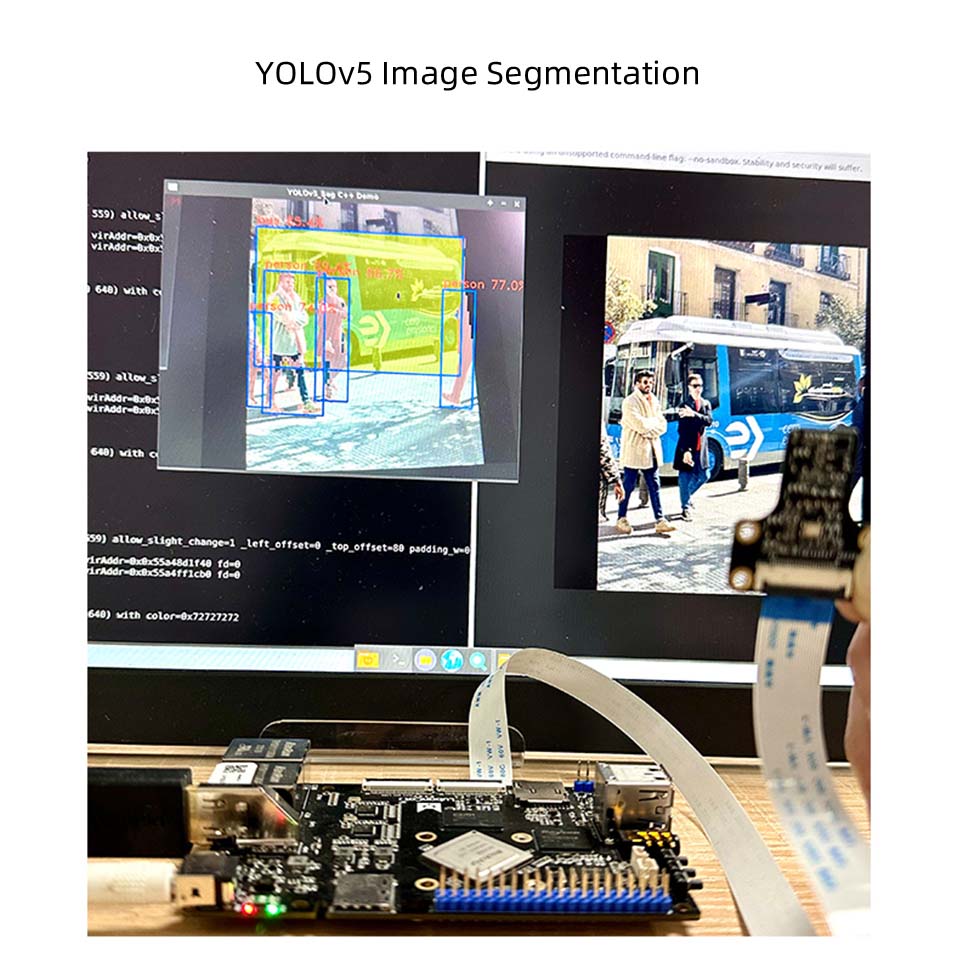

2. بلٹ ان آزاد این پی یو ، کمپیوٹنگ پاور 1 ٹاپ تک پہنچ سکتی ہے

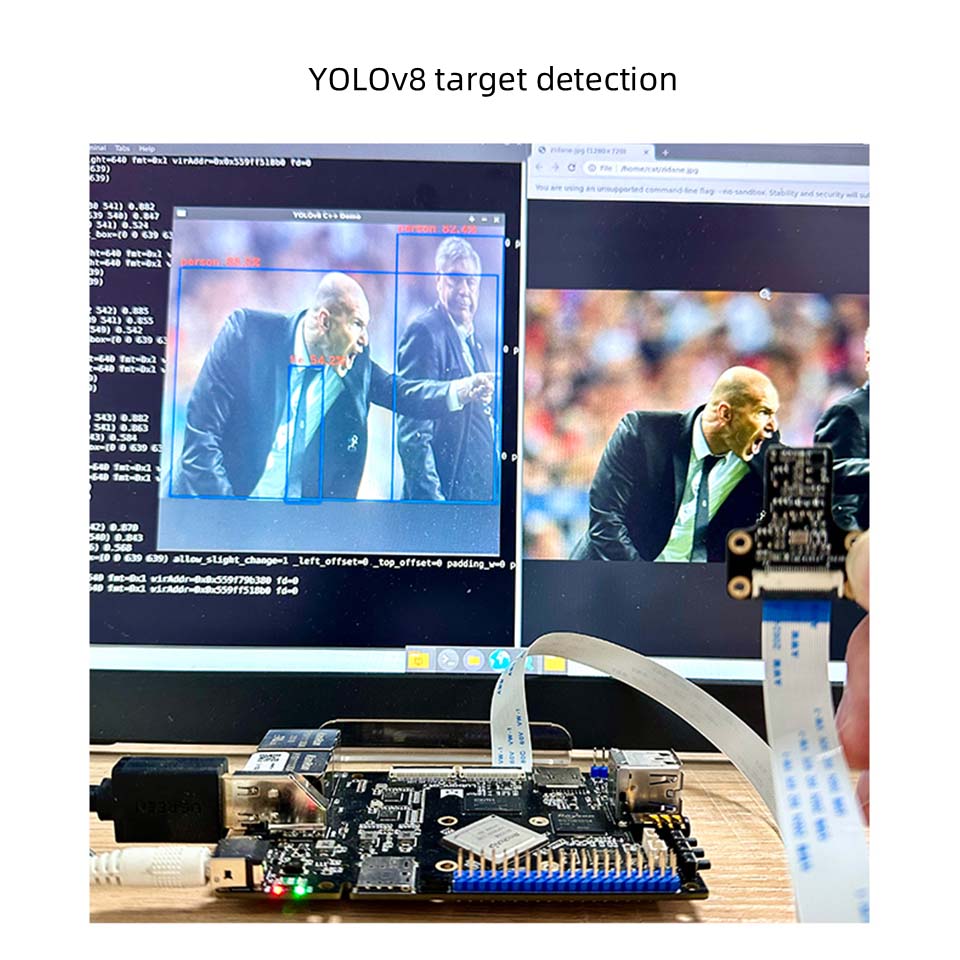

مرکزی دھارے کے فن تعمیراتی ماڈلز کے ایک کلک سوئچنگ کی حمایت کرتا ہے ، ہلکا پھلکا مصنوعی ذہانت کی ایپلی کیشنز کے لئے استعمال کیا جاسکتا ہے
3. طاقتور تصویری تجزیہ کی صلاحیتیں ، 4K کی آسان ضابطہ کشائی
4K@30 فریم H.265 \ VP9 فارمیٹ ڈیکوڈنگ اور 1080p60 فریم H.264 فارمیٹ انکوڈنگ کی حمایت کرتا ہے
4. پردیی کی ضروریات کو پورا کرنے کے لئے بھرپور توسیع انٹرفیس
گیگا بائٹ نیٹ ورک پورٹ ، ایل وی ڈی ، USB3.0/2.0 ، MIPI DS1 ، فور وے MIPICS1 ، آڈیو انٹرفیس ، اورکت استقبالیہ ، TF کارڈ ہولڈر اور دیگر انٹرفیس کے ساتھ ، یہ ایتھرنیٹ ، TF کارڈ ، کیمرا ، اسکرین ، مائکروفون اور دیگر آلات کو آسانی سے بڑھا سکتا ہے۔ اس کے علاوہ ، مختلف بیرونی ضروریات کو پورا کرنے کے لئے علیحدہ RS232 ، RS485 ، CAN ، ADC کے حصول انٹرفیس موجود ہیں۔

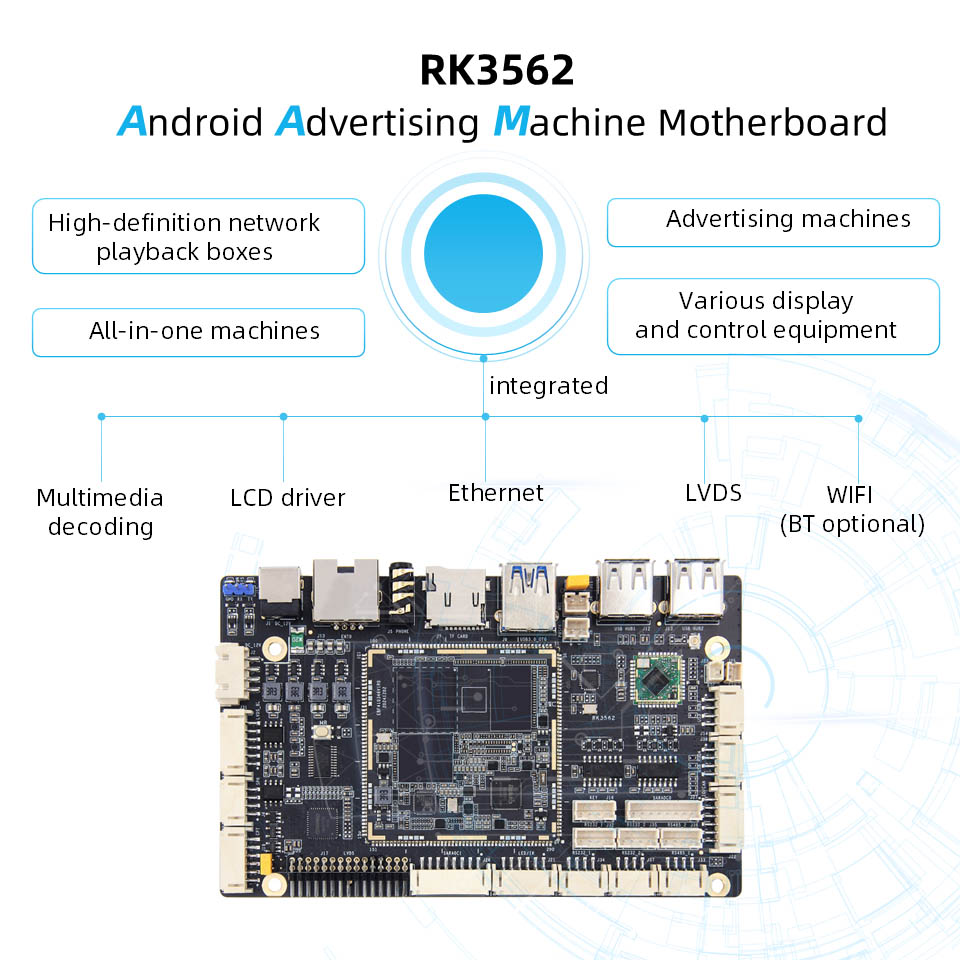

ہائی ڈیفینیشن نیٹ ورک پلیئر بکس ، اشتہاری مشینیں اور آل ان ون مشینیں وغیرہ کے لئے موزوں ہے۔ ملٹی میڈیا ڈیکوڈنگ ، ایل سی ڈی ڈرائیور ، ایتھرنیٹ ، ایل وی ڈی ، وائی فائی (بلوٹوتھ فنکشن اختیاری)

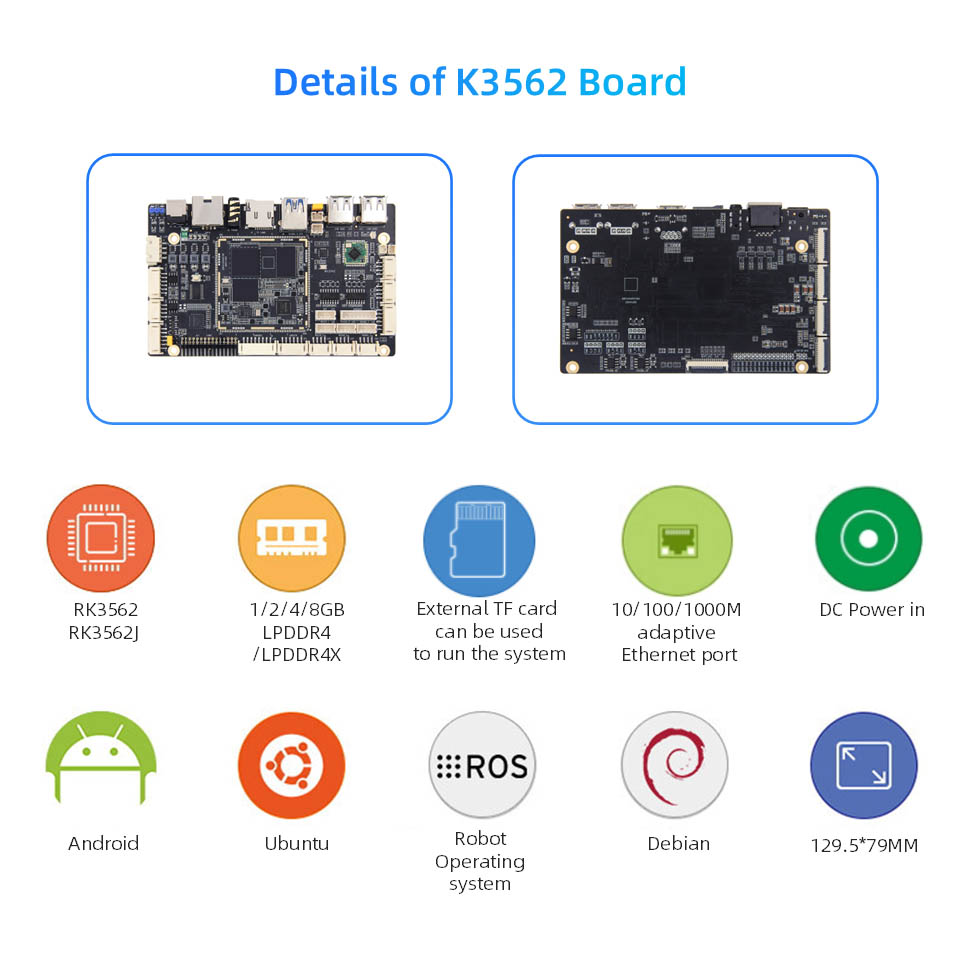

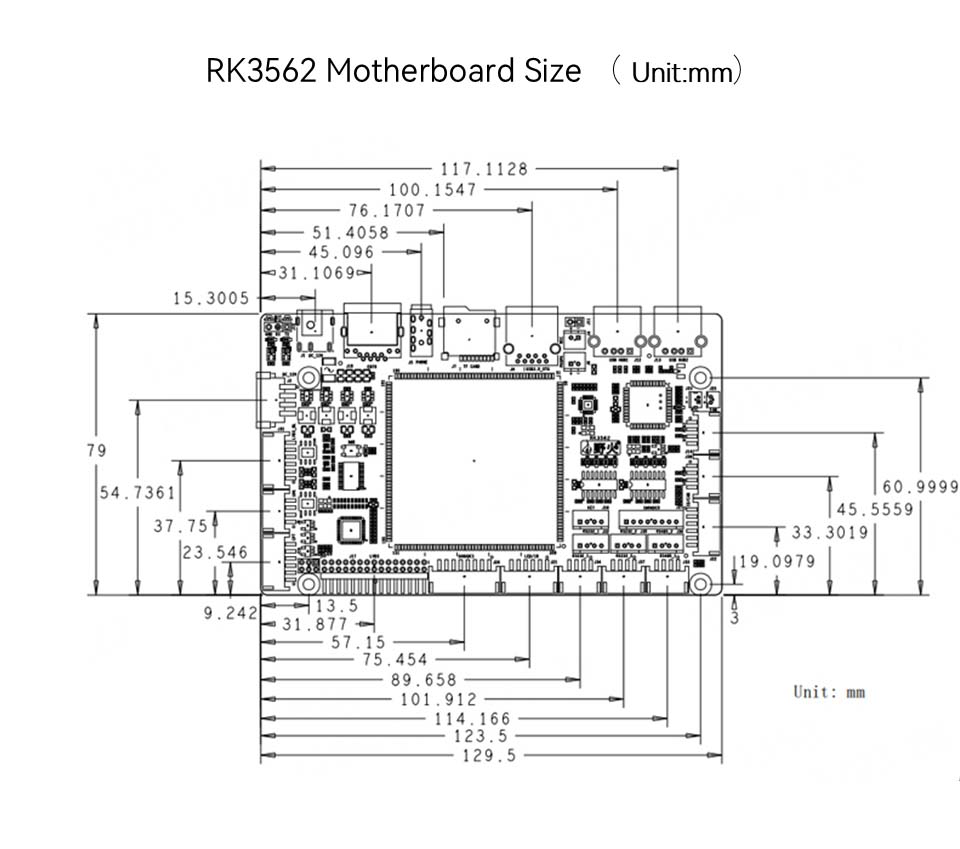

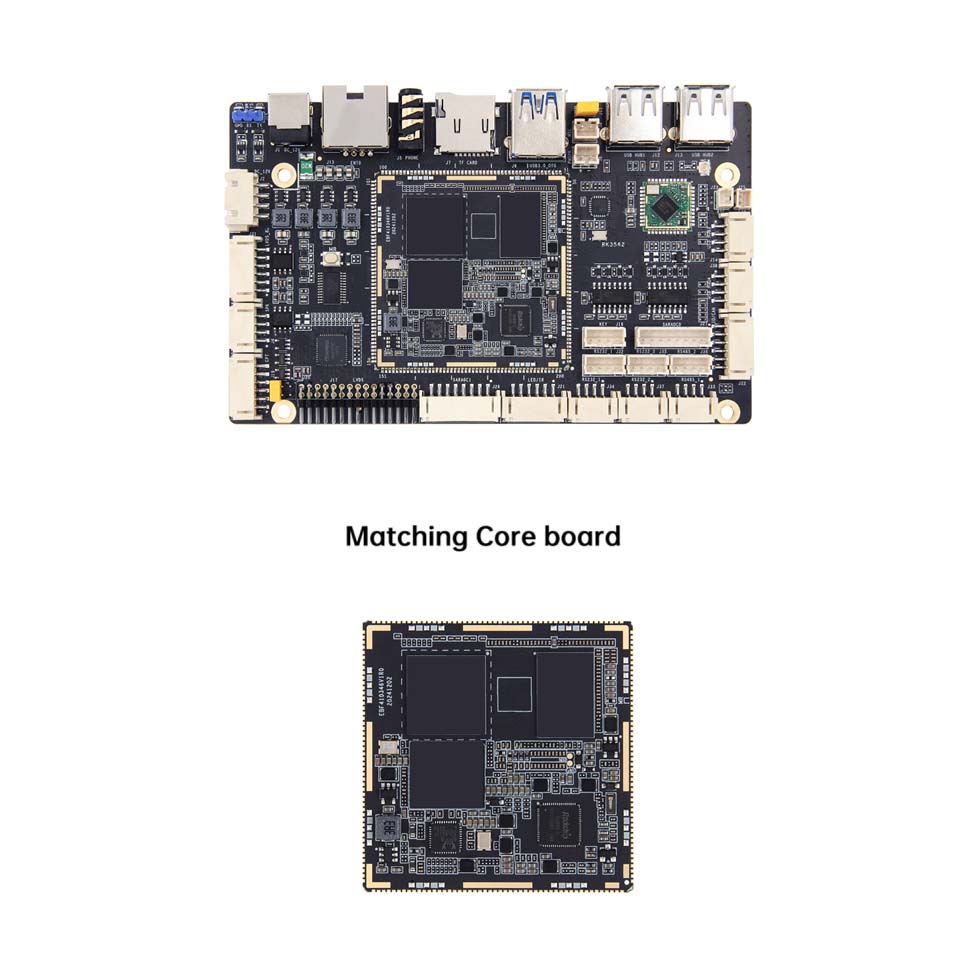

لوبن بلی 1 ایچ ایس بورڈ کی ہارڈ ویئر کی تشکیل
● مین چپ:

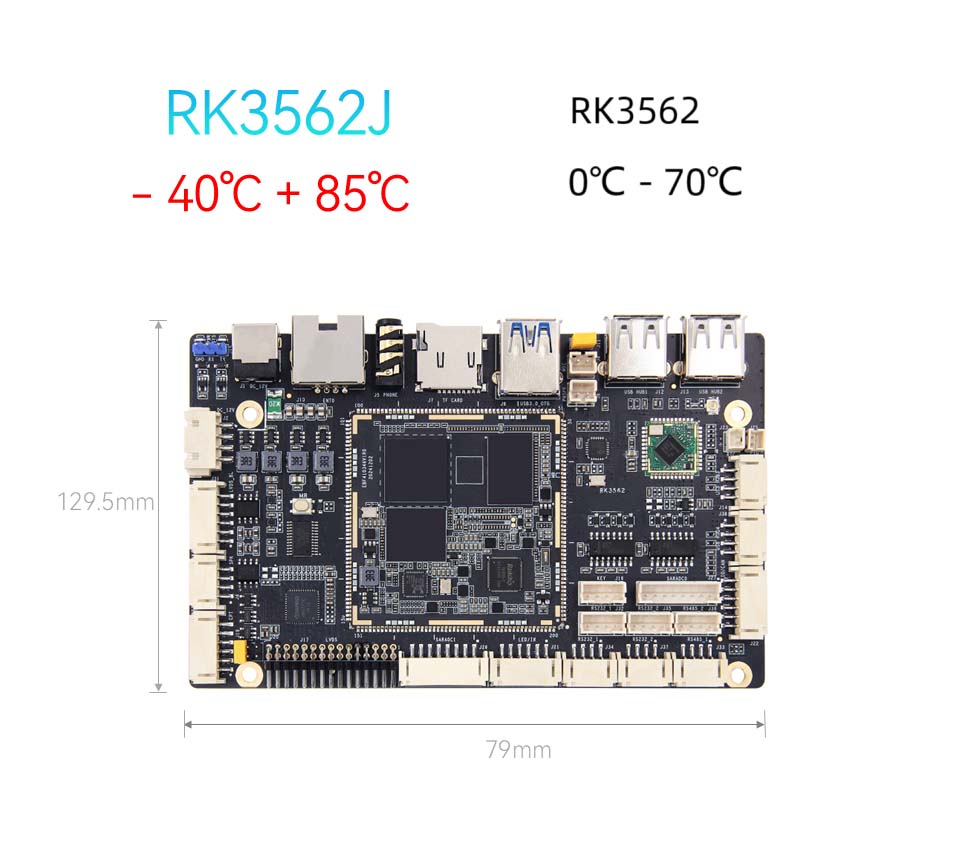

● ماڈل: RK3562/RK3562JCPU: کواڈ کور کورٹیکس- A53 ، 2.0GHZGPU تک اہم تعدد: MALI-G52NPU: 1TOPS کمپیوٹنگ پاور (صنعتی گریڈ RK3562J NPU کے بغیر)
● میموری: 1/2/4/8GB ، LPDDR4/4X (حسب ضرورت)
● اسٹوریج: 8/32/64/128 جی بی ، ای ایم ایم سی (حسب ضرورت)
● پاور انٹرفیس: DC 12V@2A DC ان پٹ
● ایتھرنیٹ: گیگابٹ نیٹ ورک پورٹ*1 ، 10/100/1000MBPS ڈیٹا ٹرانسمیشن ریٹ کی حمایت کرتا ہے

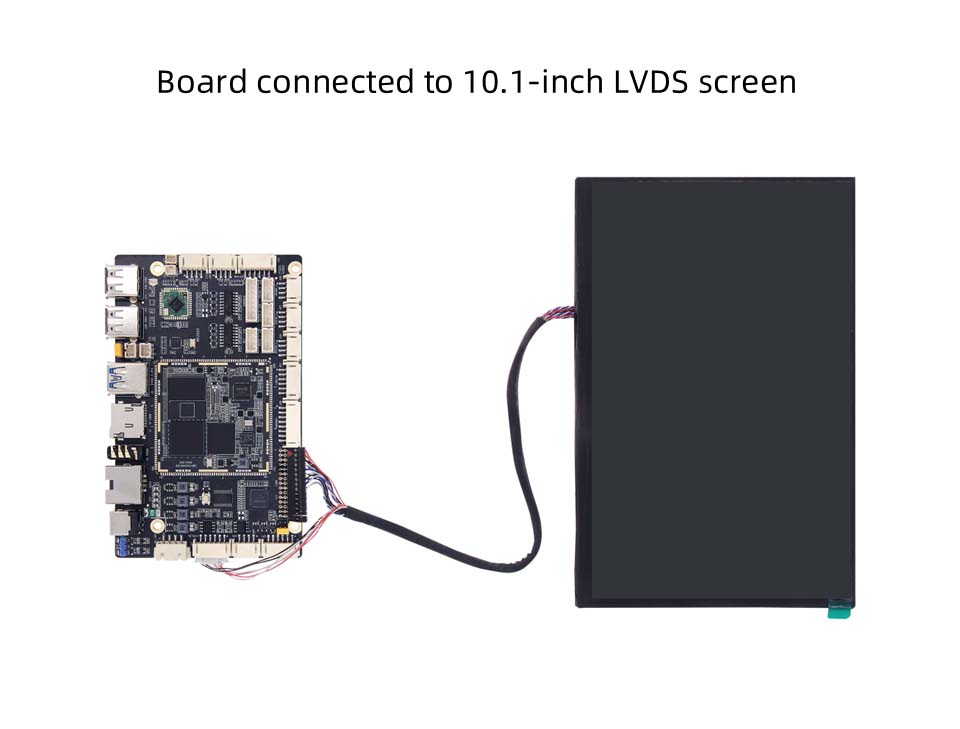

● LVDS: 2*15PIN LVDS اسکرین انٹرفیس*1

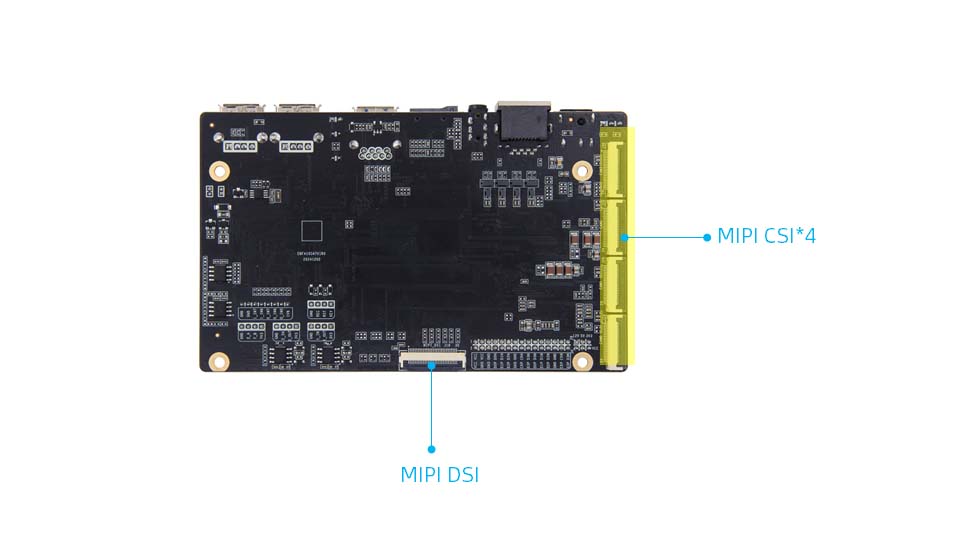

● MIPI-DSI: MIPI اسکرین انٹرفیس*1 ، MIPIDSI اور LVDS انٹرفیس کو دوبارہ استعمال کیا جاتا ہے ، اور پہلے سے طے شدہ LVDS اسکرین سے رابطہ قائم کرنا ہے۔ اگر آپ MIPIDSI سے رابطہ قائم کرنے کا انتخاب کرتے ہیں تو ، آپ کو ریزسٹر کو تبدیل کرنے کی ضرورت ہے

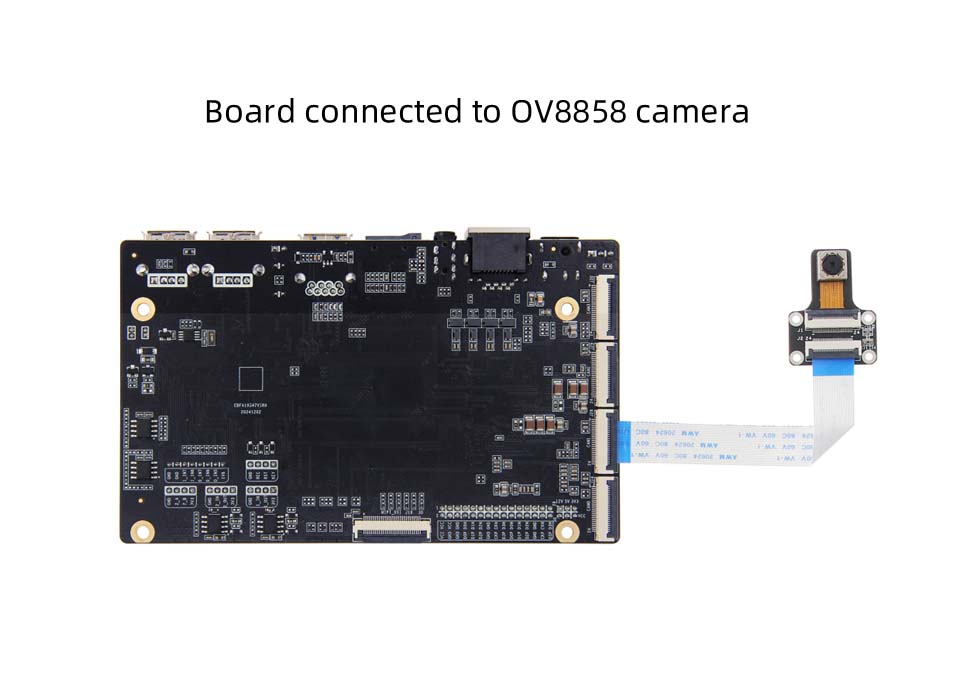

● MIPI-CSI: MIPI کیمرہ انٹرفیس*4 ، اسٹور کے IMX415/OV8858 کیمرا میں پلگ کیا جاسکتا ہے (پہلے سے طے شدہ مجموعہ OV8858 کیمرا ہے)
● کیپسیٹو ٹچ اسکرین: LVDS ٹچ اسکرین انٹرفیس*1
● LCD بیک لائٹ: LVDS بیک لائٹ انٹرفیس*1
● اسکرین پاور انٹرفیس: LVDS وولٹیج سلیکشن انٹرفیس*1
● USB2.0: USB حب انٹرفیس*4
● USB3.0: USB OTG انٹرفیس*1 ، ڈیفالٹ ہے ڈیوائس موڈ ، موڈ کو جمپر کیپ کے ذریعے منتخب کیا جاسکتا ہے
● وائی فائی: آن بورڈ وائی فائی 6 ماڈیول ، ماڈل: AIC8800D40L
● TF کارڈ ہولڈر: سسٹم کو شروع کرنے کے لئے مائیکرو ایس ڈی (TF) کارڈ کی حمایت کریں ، 512GB تک
