Rockchip Rv1106 مدر بورڈ

TP-RV1106 بورڈ کا مقصد بنیادی طور پر سازوں اور سرایت شدہ انٹری لیول ڈویلپرز کا مقصد ہے ، اور متعدد شعبوں جیسے اسمارٹ ہوم ، سیکیورٹی مانیٹرنگ ، صنعتی آٹومیشن ، کنزیومر الیکٹرانکس ، انٹرنیٹ آف چیزوں ، تعلیم اور تفریح ​​جیسے ترقی کے لئے استعمال کیا جاسکتا ہے۔

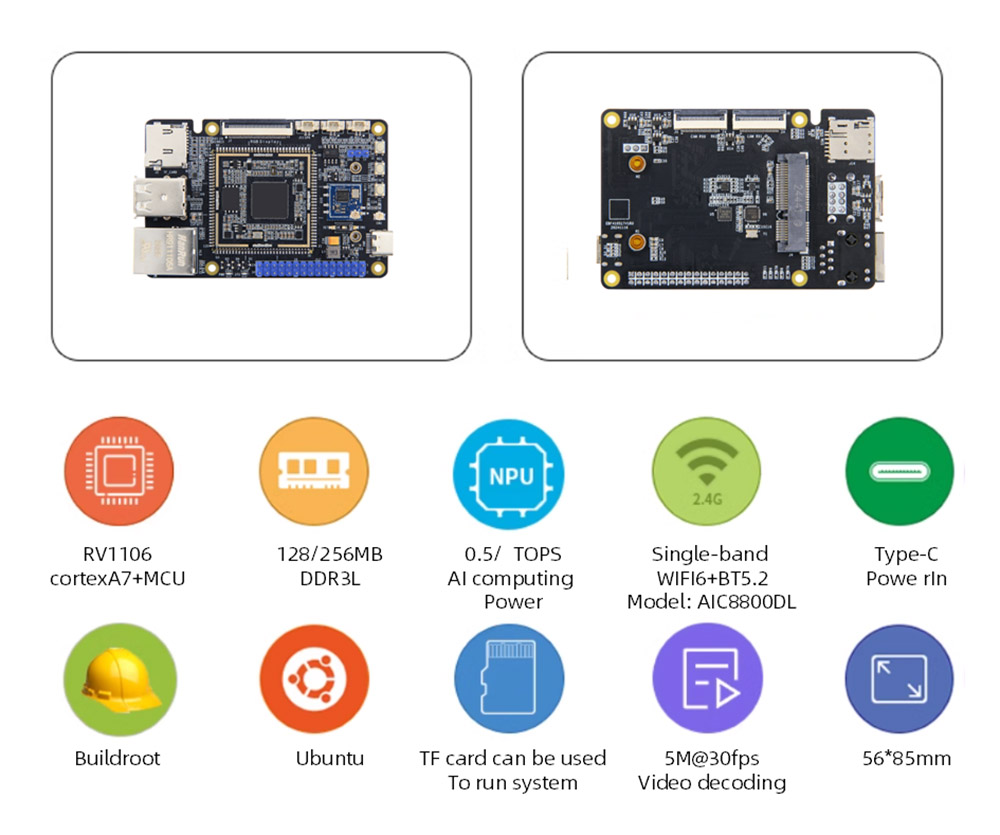

سنگل بینڈ وائی فائی 6+BT5.2 وائرلیس ماڈیول USB2.0 میزبان ، 100 میٹر ایتھرنیٹ ، ٹی ایف کارڈ ہولڈر ، MIPI کیمرا ، MIC ، SPK اور دیگر پردیی ، 30 پنوں کی ترتیب والی پنوں ، معاونت GPIO ، SPI ، I2C ، UART ، کے ساتھ ، راکچپ RV1106 کو مرکزی چپ کے طور پر استعمال کریں۔

بلٹ ان آزاد این پی یو کمپیوٹنگ پاور 0.5t/1tops@int8 تک پہنچ سکتی ہے ، کیمرہ کے ساتھ یولو ویڈیو ریئل ٹائم پہچان ، تصویر کی پہچان اور دیگر افعال کا احساس ہوسکتا ہے۔

بلٹ میں کم-لیٹنسی ویڈیو انکوڈنگ ماڈیول ، 5m@30fps H264/H265 ویڈیو انکوڈنگ ، 4M@60fps JPEG/MJPEG انکوڈنگ کی حمایت کرسکتا ہے ، اور متعدد بٹ ریٹ کنٹرول کے طریقوں کی حمایت کرتا ہے۔

بورڈ دو اختیاری میموری کنفیگریشن فراہم کرتا ہے ، جس کا سائز صرف 56*85 ملی میٹر ہے ، چھوٹا اور شاندار ، کم بجلی کی کھپت اور اعلی کارکردگی ، اور آسانی سے لینکس سسٹم چلا سکتا ہے۔

صارف کے استعمال اور ثانوی ترقی کو آسان بنانے کے لئے بلڈ روٹ سسٹم امیج ، مکمل طور پر اوپن سورس ڈیٹا ، ٹیوٹوریل دستاویزات ، مکمل ایس ڈی کے ڈرائیور ڈویلپمنٹ پیکیج ، پی ڈی ایف اسکیمیٹکس اور دیگر وسائل مہیا کرتا ہے۔

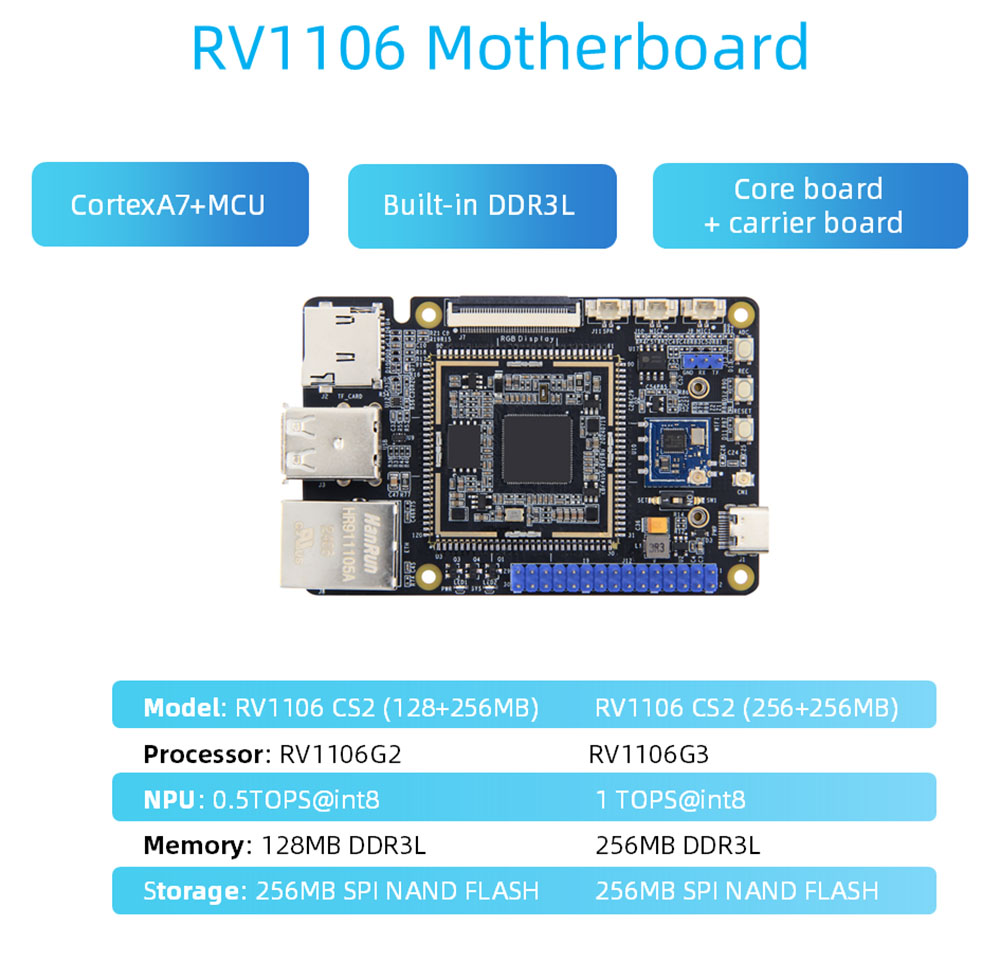

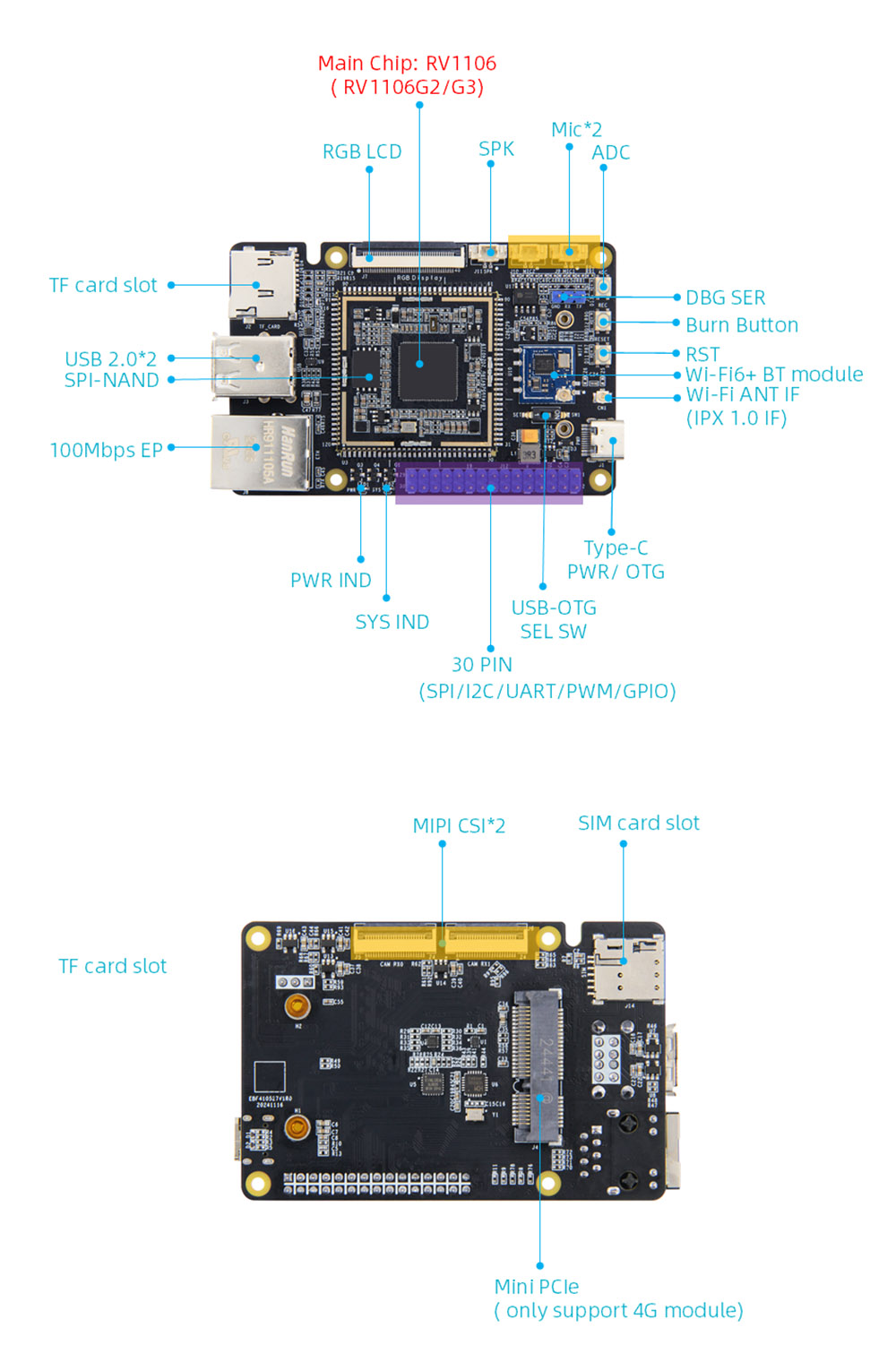

RV1106 مدر بورڈ ہارڈ ویئر کی وضاحتیں

 سی پی یو: مین چپ: RV1106 ، Cortexa7+MCU

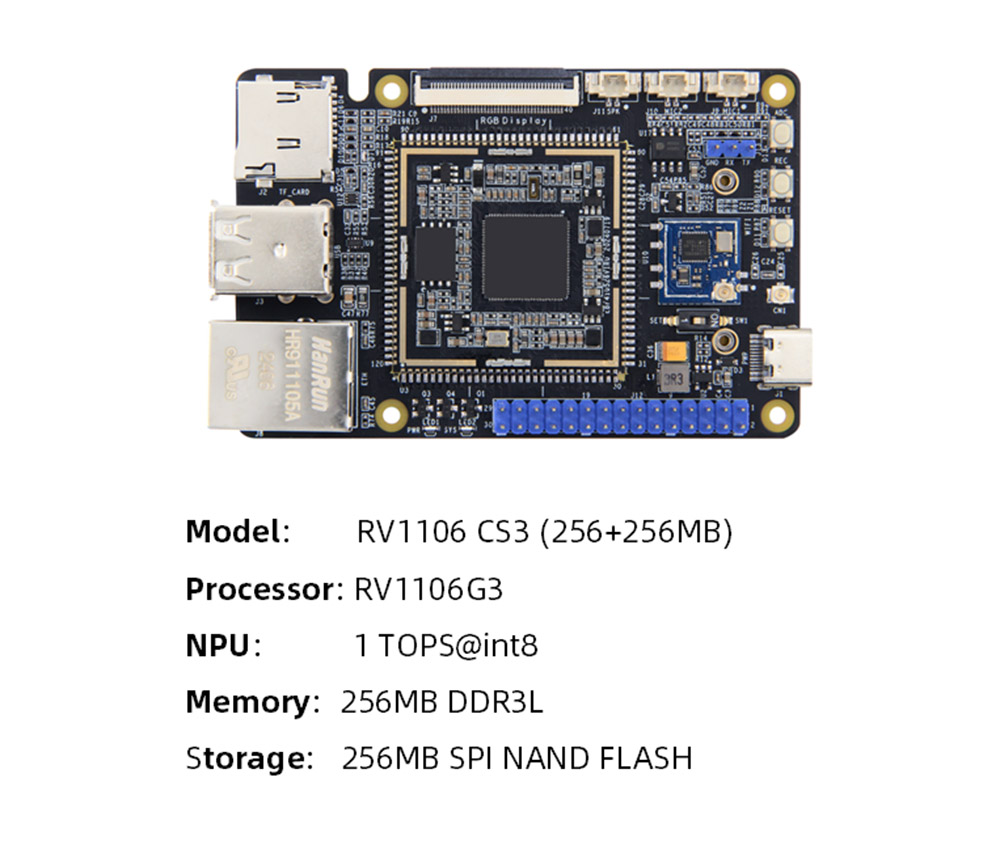

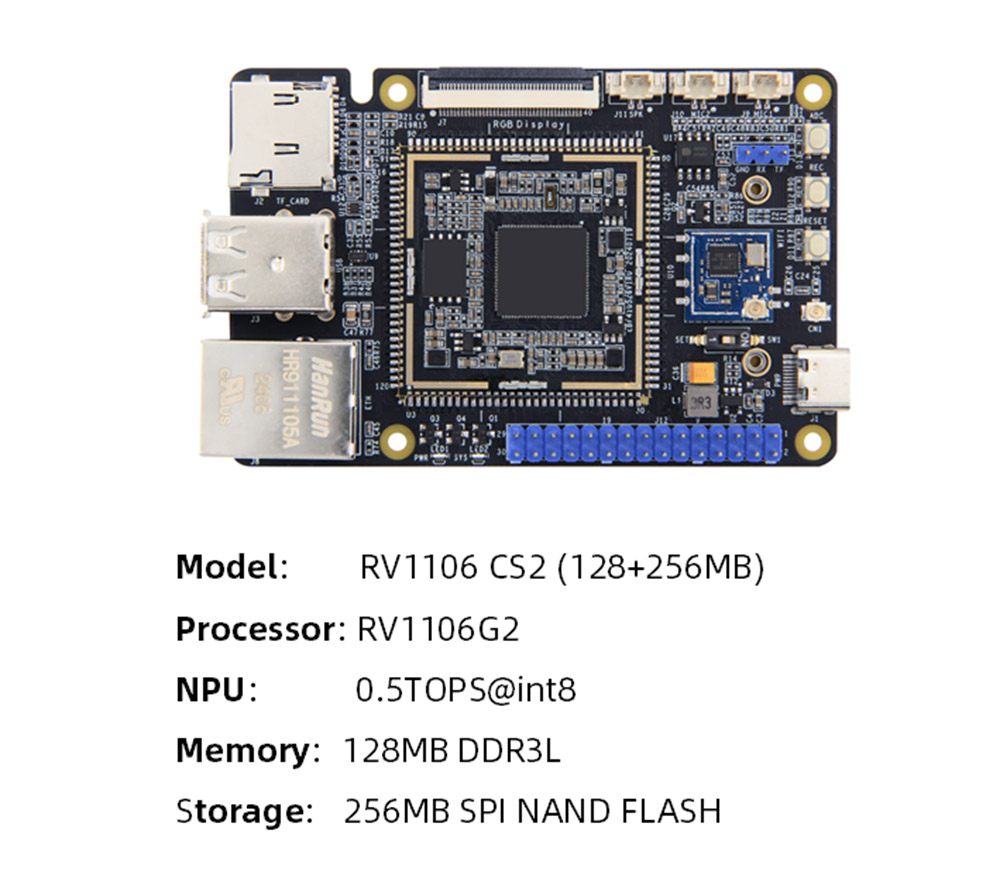

 میموری: ایمبیڈڈ DDR3L ، اختیاری RV1106G2: 128MB/RV1106G3: 256MB

 اسٹوریج: ایس پی آئی نینڈ فلیش ، صلاحیت: 256MB

 AI کمپیوٹنگ پاور: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

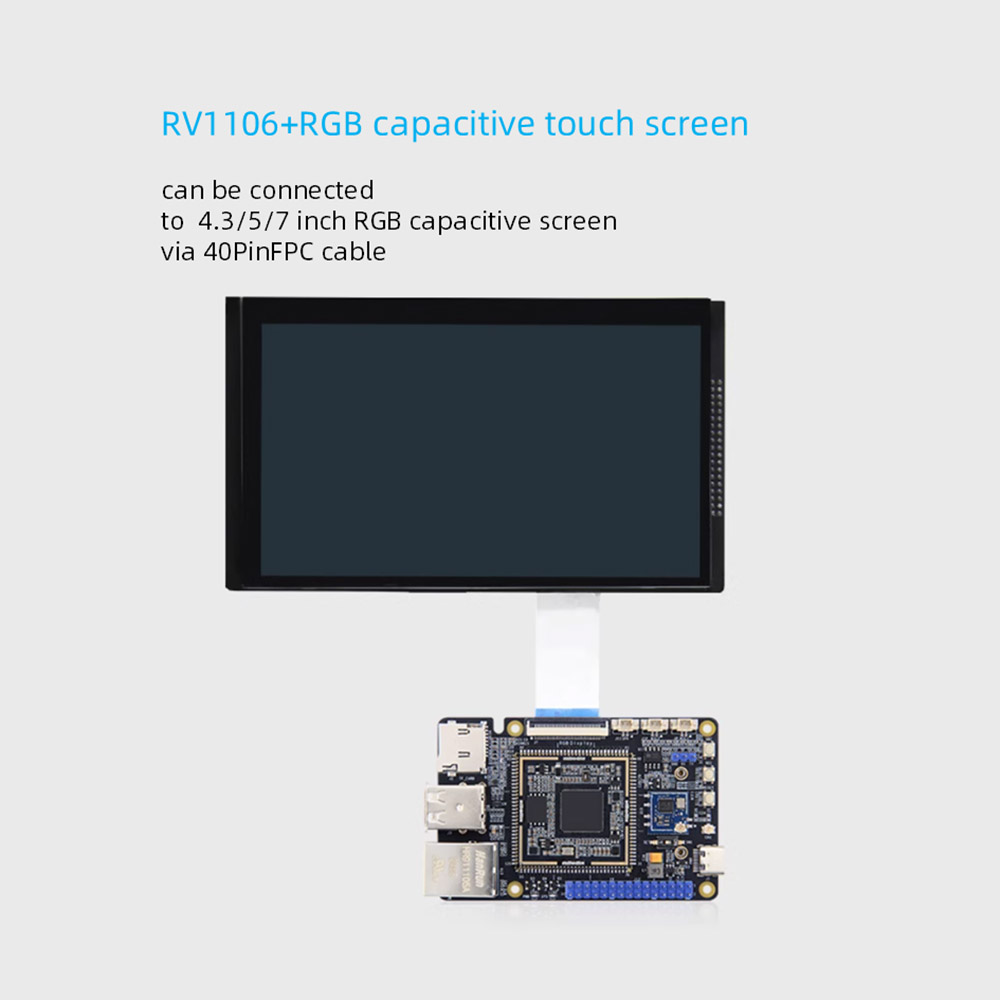

 ڈسپلے: 40pin ایف پی سی انٹرفیس 0.5 ملی میٹر وقفہ کاری ، 18 بٹ آر جی بی انٹرفیس ٹائمنگ ، براہ راست ایف پی سی کیبل کے ذریعہ ہمارے 4.3/5/7 انچ آر جی بی انٹرفیس کیپسیٹو اسکرین سے منسلک ہوسکتا ہے۔

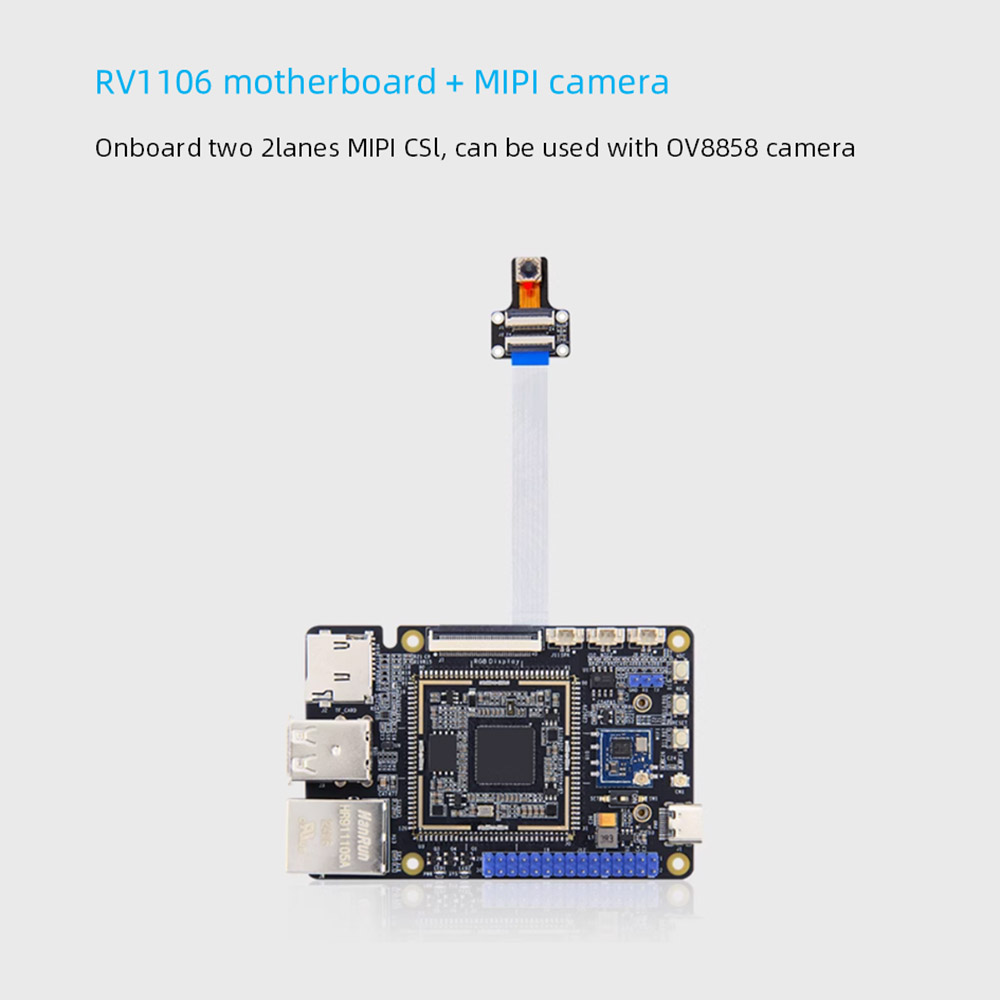

 کیمرا: دو 2 لینس مِپکسی ان پٹ ، سنگل چینل 5m@30fps ان پٹ کی حمایت کرتا ہے ، ڈوئل چینل 1080p تک 30fps بیک وقت ان پٹ کی حمایت کرتا ہے۔

 پاور انٹرفیس: 5V@1A DC ان پٹ ، ٹائپ سی انٹرفیس ، تصاویر کو جلانے کے لئے بھی استعمال کیا جاسکتا ہے

 ایتھرنیٹ: 100 میٹر ایتھرنیٹ پورٹ*1 ، 10/100MBPS ڈیٹا ٹرانسمیشن ریٹ کی حمایت کرتا ہے

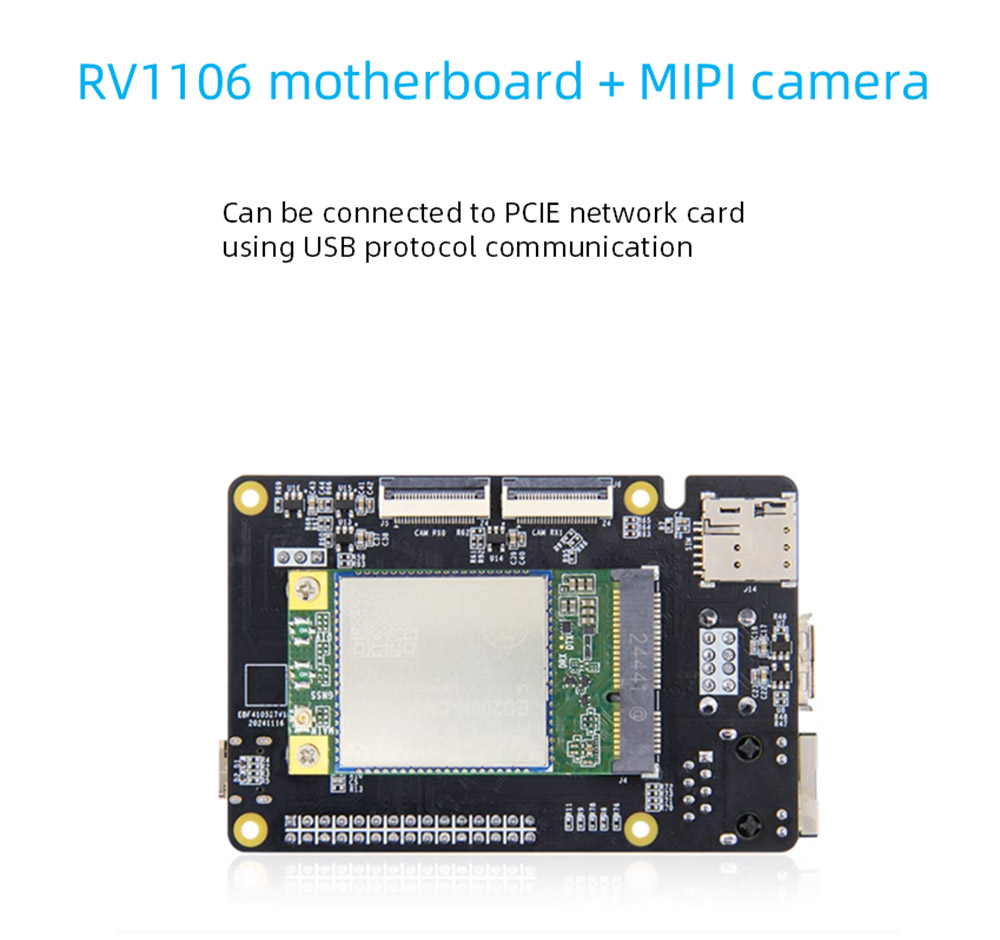

 پی سی ایل ای انٹرفیس: MINI-PCLE انٹرفیس*1 ، USB پروٹوکول مواصلات کا استعمال کرتے ہوئے PCIE نیٹ ورک کارڈ سے رابطہ کرسکتا ہے

 سم کارڈ: سم کارڈ ہولڈر*1 ، سم کارڈ فنکشن کو 4G ماڈیول کے ساتھ استعمال کرنے کی ضرورت ہے

 TF کارڈ ہولڈر: SD2.0 انٹرفیس ، 512GB تک کی حمایت کرتا ہے ، TF کارڈ بوٹ سسٹم کی حمایت کرتا ہے

 USB2.0: USB میزبان ٹائپ-اے انٹرفیس*2

 USB-OTG: جب ٹائپ-اے میں تبدیل ہوجائے تو ، جب ٹائپ سی میں تبدیل ہوجائے تو میزبان

 سلیکشن سوئچ

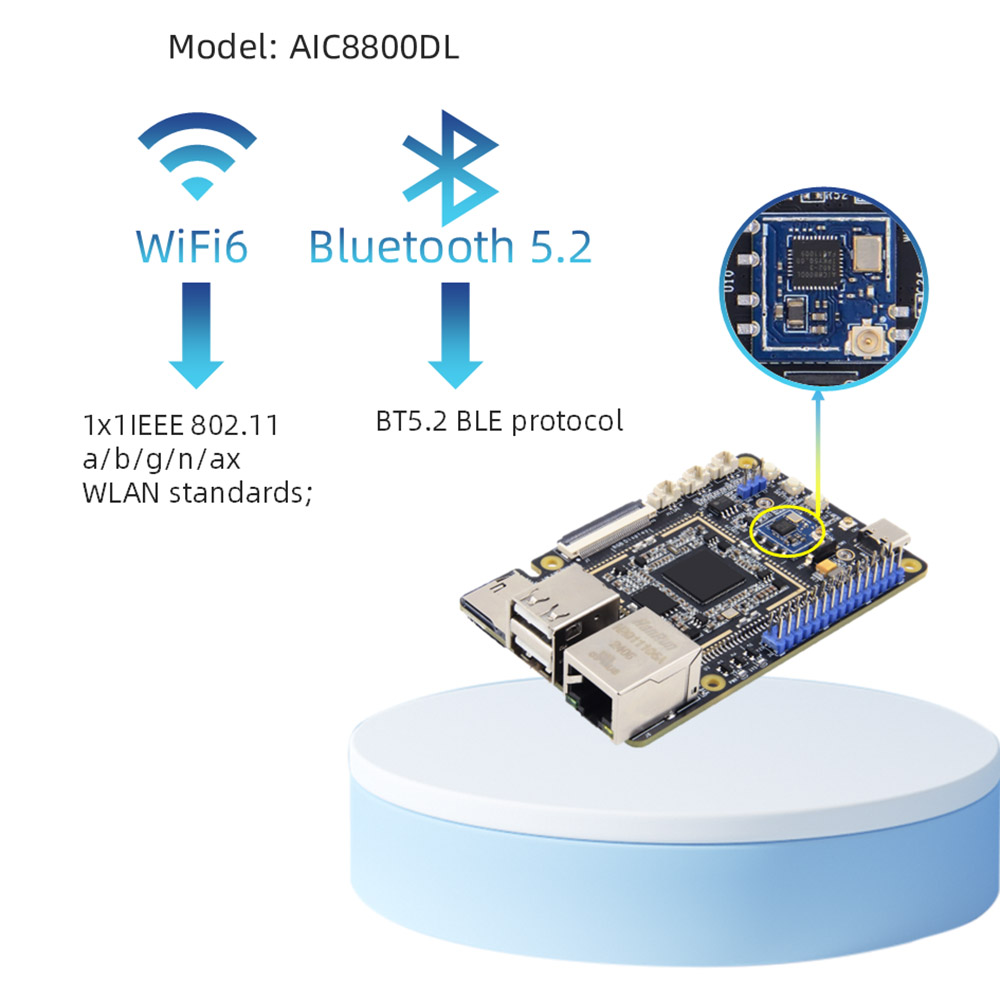

 وائی فائی+بلوٹوتھ: آن بورڈ سپورٹ 2.4GWIFI6+BT5.2 BLE ، ماڈل: AIC8800DL30

 IO انٹرفیس: PIN2.54 پن انٹرفیس ، GPIO ، SPI ، I2C ، UART ، PWM فنکشن کی حمایت کرتا ہے

 ڈیبگ سیریل پورٹ: ڈیفالٹ پیرامیٹر 115200-8-N-1

 آڈیو: مائکروفون انٹرفیس*2 ، ڈوئل چینل مائک ان پٹ ؛ اسپیکر انٹرفیس*1 ، سنگل چینل ایس پی کے پلے بیک (بائیں چینل)

 بٹن: دوبارہ ترتیب دیں بٹن*1 ؛ برن بٹن*1 ؛ ADC بٹن*1

 ایل ای ڈی: پاور اشارے*1 ؛ سسٹم اشارے*1

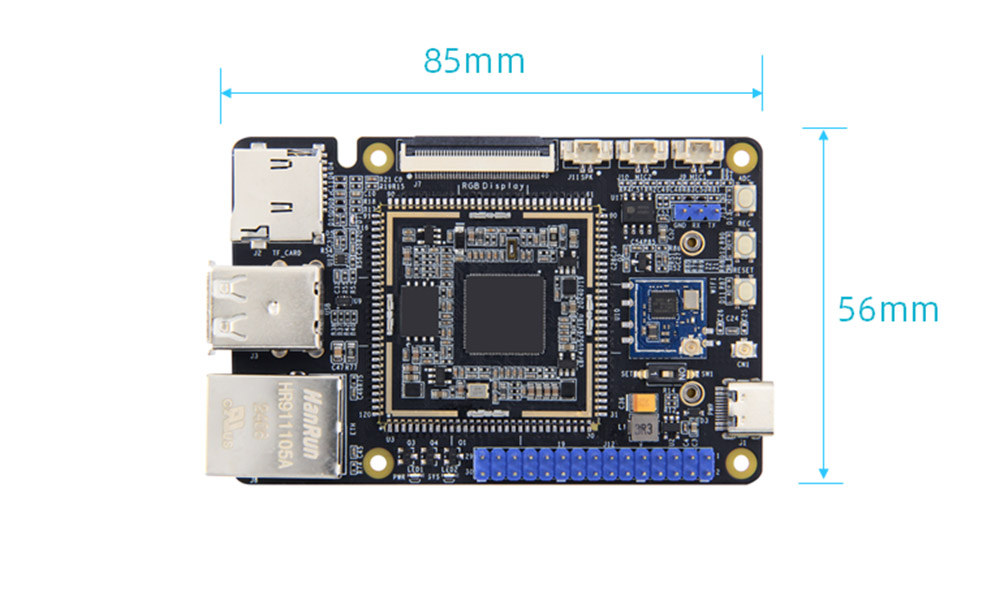

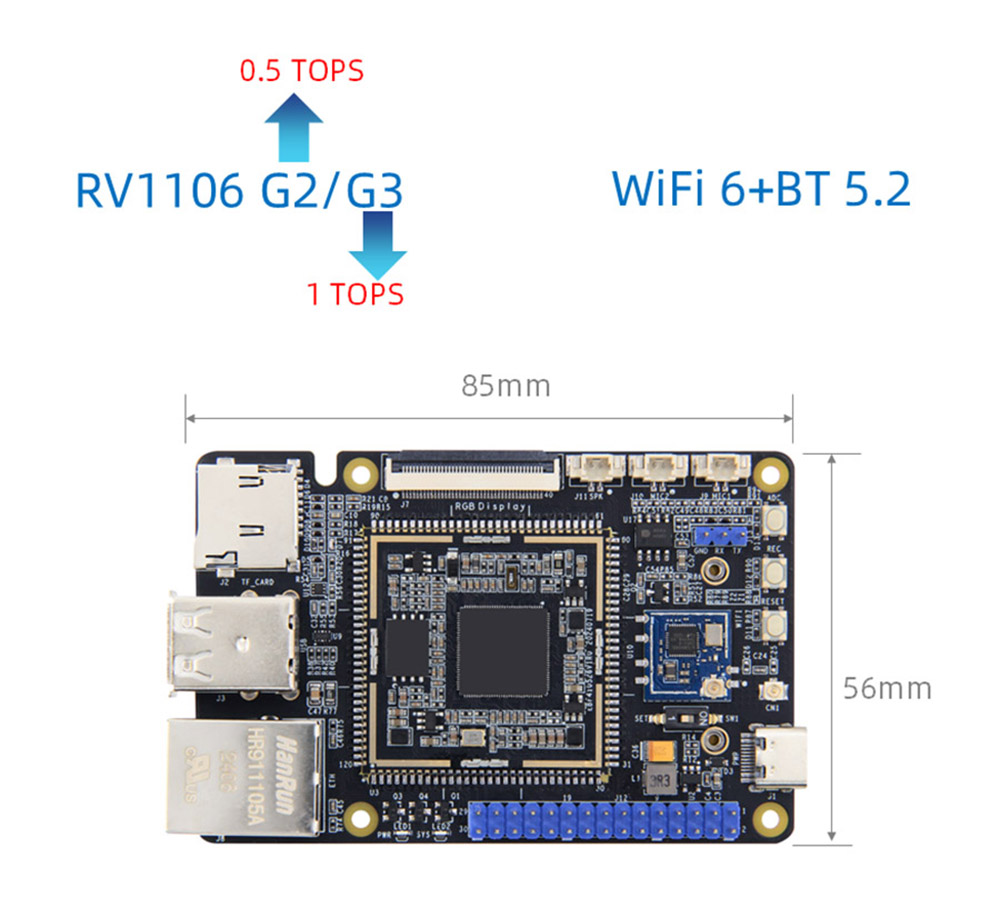

 سائز: 56*85 ملی میٹر

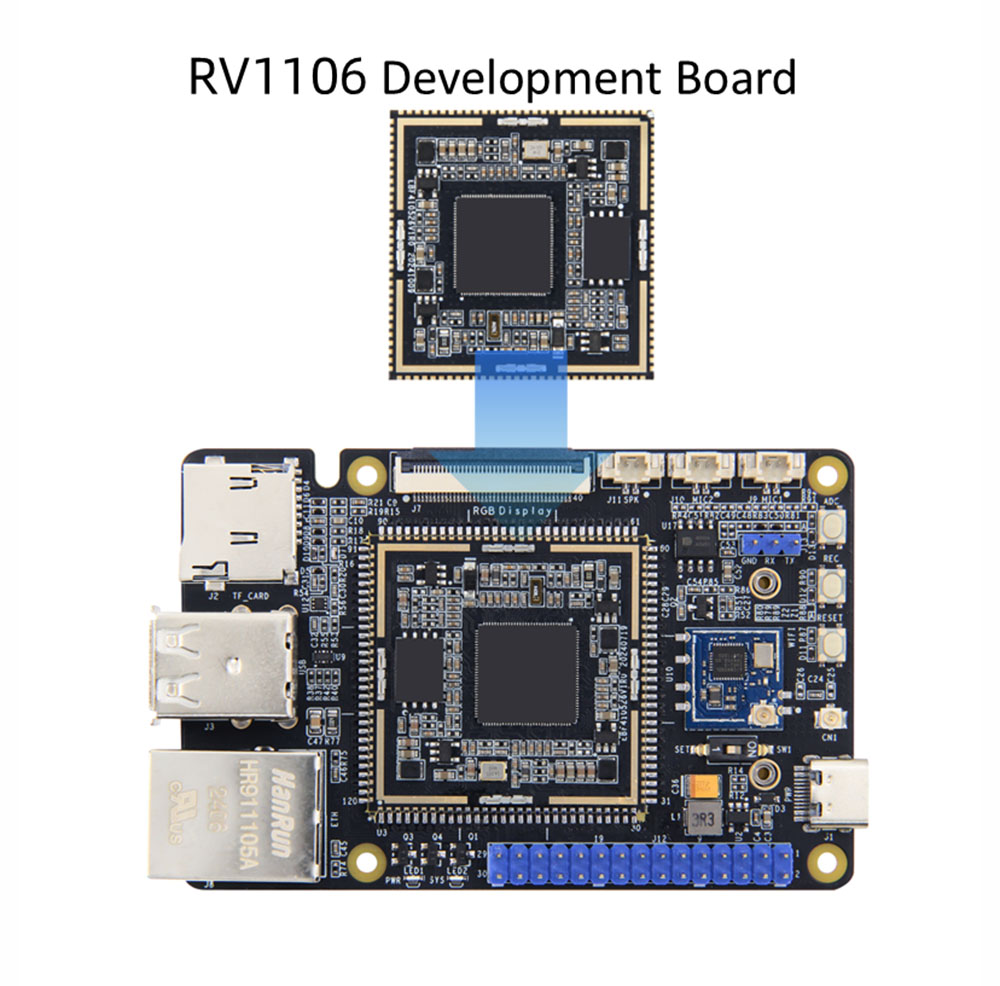

مماثل کور بورڈ دستیاب ہے

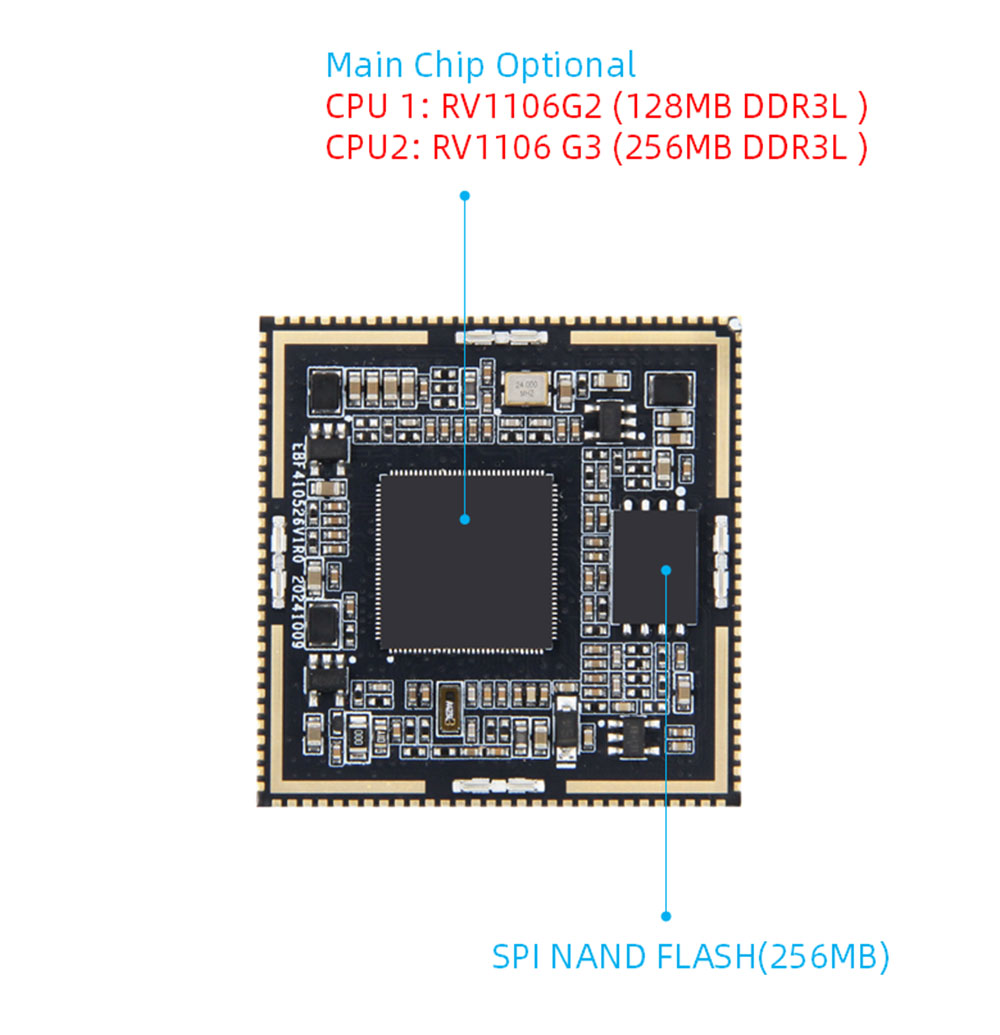

کور بورڈ ہارڈ ویئر کی تشکیل

 سی پی یو: مین چپ: RV1106 ، Cortexa7+MCU

 میموری: ایمبیڈڈ DDR3L ، اختیاری RV1106G2: 128MB/RV1106G3: 256MB

 اسٹوریج: 256MB اسپنینڈ فلیش

 AI کمپیوٹنگ پاور: RV1106G2: 0.5TOPS@INT8 ، RV1106G3: 1TOPS@INT8

 انٹرفیس: اسپنینڈ فلیش کے علاوہ ، 10 کو مکمل طور پر آگے بڑھایا جاتا ہے ، جس میں 84 GPIO شامل ہیں جن میں 1 NPOR RESET PIN اور 3 USB سرشار پن شامل ہیں۔

 پی سی بی: 4 پرتیں ، وسرجن سونے کا ڈیزائن

 سائز: 35*35 ملی میٹر

سگنل پن

 نیٹ ورک پورٹ: 1 100 میٹر ایتھرنیٹ

 سیریل پورٹ: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

2 i2s: 1

 USB: 1

 کیمرہ: 2

 JTAG: 1

 LCD: 1

RV1106 بورڈ کی تفصیلات
